El más simple transmisor FM... Sin bobina/inductor

Hice este proyecto hace tres años, y funciona perfectamente. He encontrado el circuito de este proyecto en un libro que compré hace cuando estaba en high School secundaria de 18 años.

La mayoría de los circuitos de transmisor de FM disponibles tienen, en mi opinión, un inconveniente muy importante: el uso de inductores. Algunos, incluyéndome a mí, resulta difícil hacer el perfecto de la bobina y sintonizar la frecuencia prevista. Encontré la solución en el circuito de este proyecto.

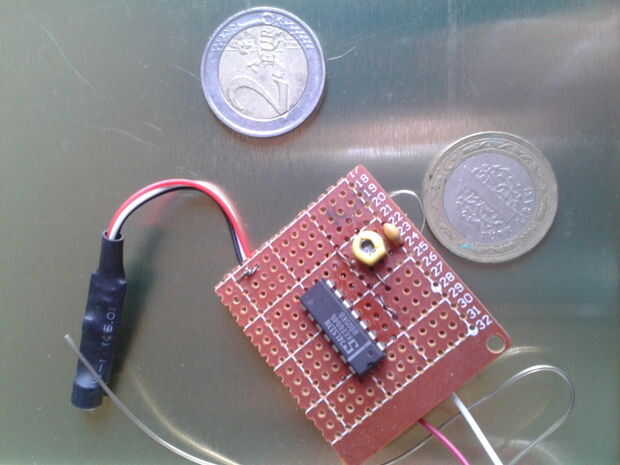

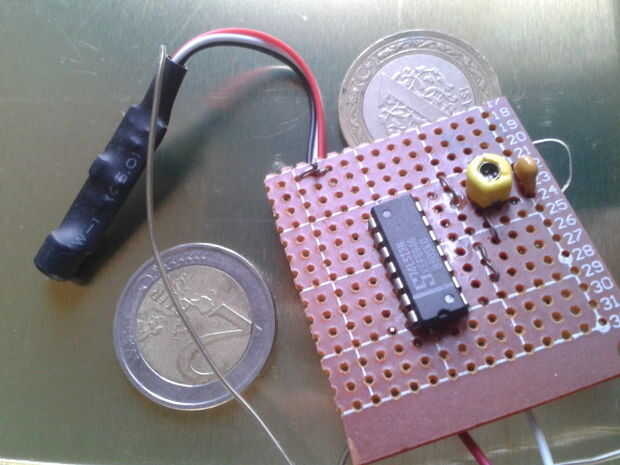

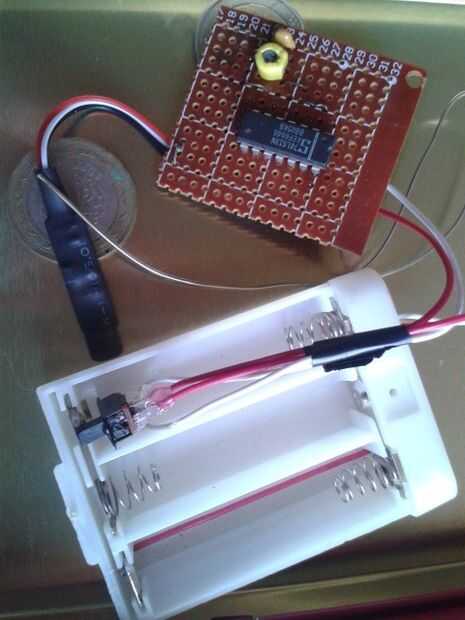

El circuito utiliza el chip NAND SN7413 como oscilador para generar una frecuencia de aproximadamente 100 Mhz que se encuentra dentro de la gama de frecuencia de radio de FM (88 Mhz - 108 Mhz). Este transmisor tiene un alcance de unos 50 metros.
