El cargador de baterías "Reverse Joule Thief" (3 / 6 paso)

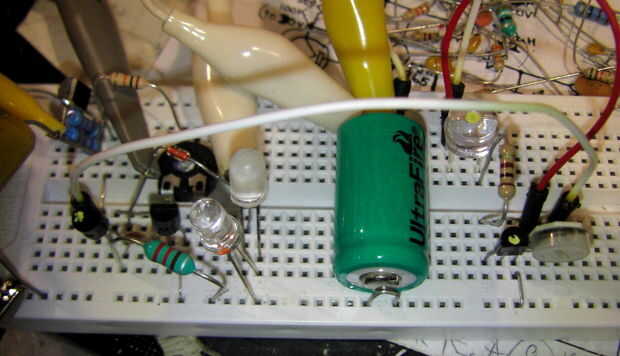

Paso 3: Lista de piezas

.
Célula solar. 2-voltios con carga de 100 ohmios

Q1, Q3 BC327 PNP. Puede ser cualquier amplificador de señal baja de capacidad de corriente suficiente (> 100 mA)
Q2 BC337 NPN. La mayoría funcionará pero si cambias de Q1, Q2 o L1, puede que necesite ajustar R1 para obtener el mejor rendimiento (probar 3,3 k a 15k)

D1 1N4148 o 1N914 o similar
LED 1 LED azul o blanco
LED2 LED rojo
100mA LED 3 LED blanco (1/2W)

220pF C1. Puede ser 150-500pF
C2 50-200uF

R1 10k ohmios
R2 de 330 ohmios (470 ohm uso por largo tiempo de ejecución)
R3 3.3 k ohmios
R4 6.8 kiloohmios (usar estos valores en lugar de la en el esquema)
R5 100 ohmios. Ir tan alto como 220 ohmios para el brillo más bajo.

L1 100-500uH. Muchas de las hechas en casa a trabajar.

========

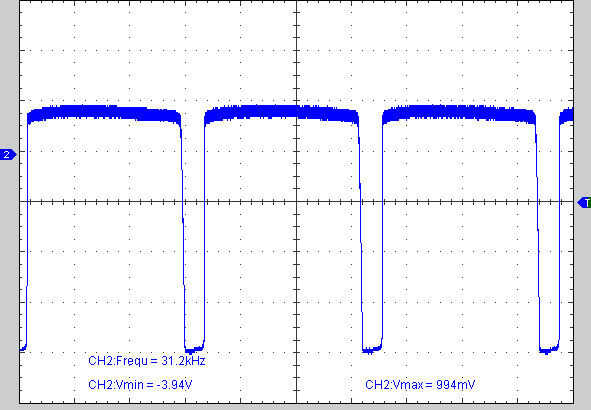

La segunda imagen muestra la forma de onda medido en la parte superior de la bobina. La porción por encima de la etiqueta (2) es la carga en C2 en la bobina. La fuerte negativa va pulseis la batería se está cargando.
