El cargador de baterías "Reverse Joule Thief" (6 / 6 paso)

Paso 6: variaciones

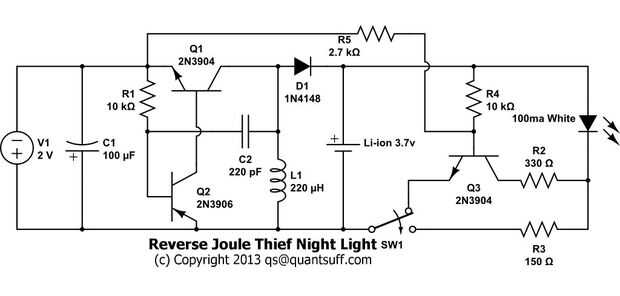

Este circuito realiza la misma función, pero cambia la polaridad de la entrada para que la salida es más 'normal' mira - positivo en la parte superior y negativo como tierra. También se muestra el uso de transistores 2N390x y 3.7v celdas de iones de litio, que también pueden ser 3 baterías de NiMH en serie.

Los valores de R4 y R5 son importantes: no sólo es Q3 la tarea de encender la luz durante la noche, también es responsable de cambiar el LED apagado cuando la batería cae por debajo de 2.9v, así como para evitar que el exceso de carga. De hecho, retrasará encender la luz si la batería no ha recibido una carga completa durante el día.
