El cargador de baterías "Reverse Joule Thief" (2 / 6 paso)

Paso 2: La luz

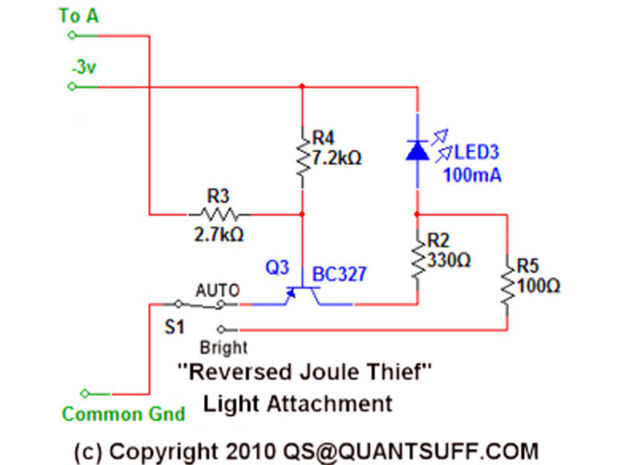

Porque ya está hecho lo complejo, la luz sí mismo es bastante simple. Un transistor BC327 se utiliza como interruptor para encender el LED. El circuito 'inversor' nos permite combinar un detector de 'oscuro', así como un limitador de carga excesiva en uno. Salida de la célula Solar y la carga sobre el litio es monitoreado a través de R3 y R4. Si la célula Solar no ve luz, o si pasa el litio 3,6 voltios (el límite de carga segura de este celular), LED3, enciende una unidad de 100mA.
Interruptor S2 es opcional y permite ejecutar el LED a plena potencia, de lo contrario R2 sólo permitirá 20mA para el LED.

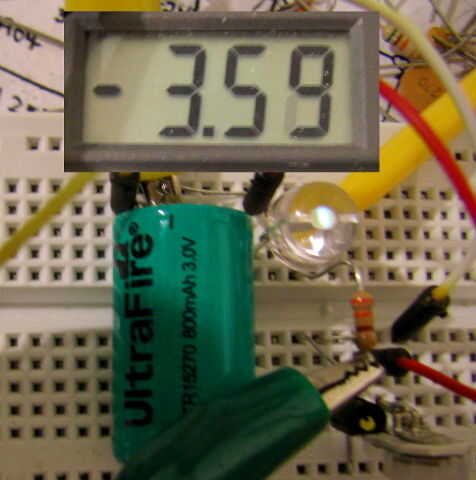

La segunda imagen muestra las dos mitades del circuito.
