Dual-puente H - L298 Breakout Board - casero (5 / 6 paso)

Paso 5: paso 3 - pistas alámbrico y soldaduras

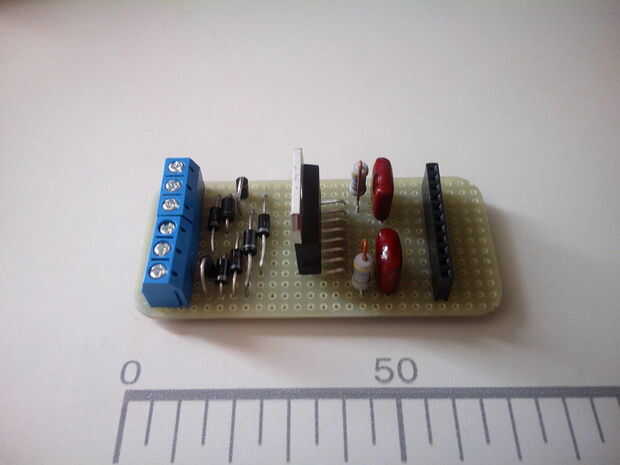

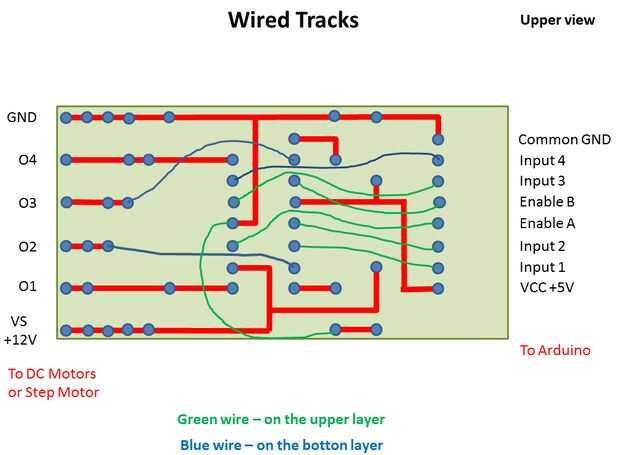

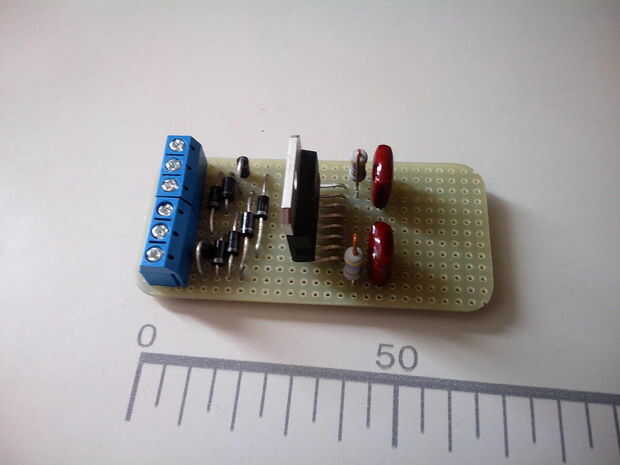

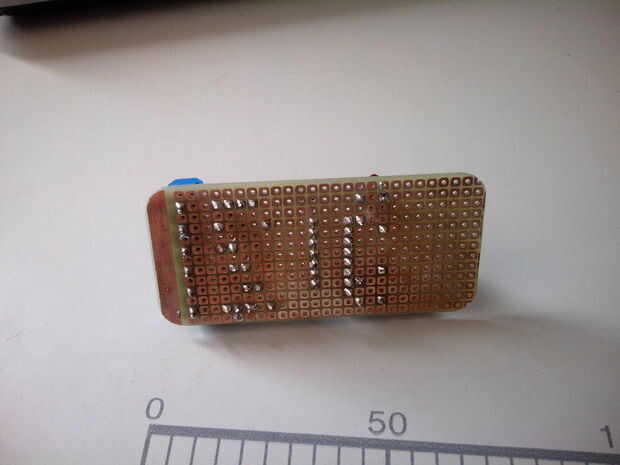

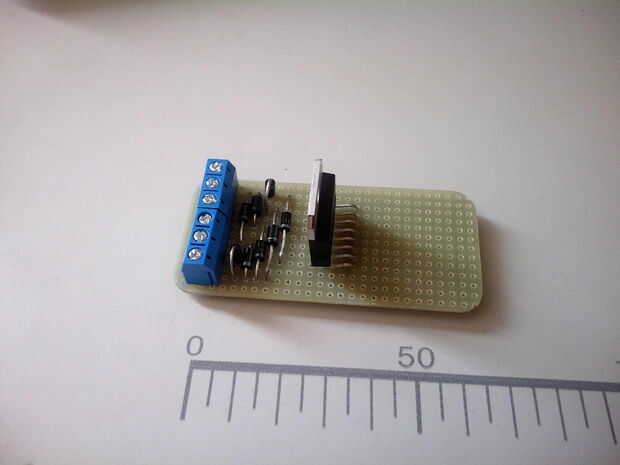

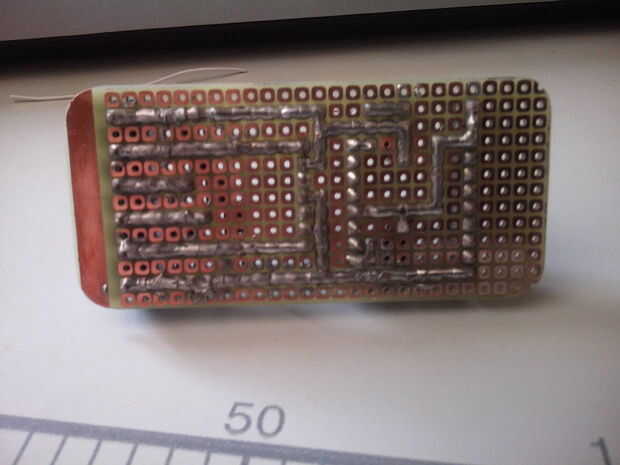

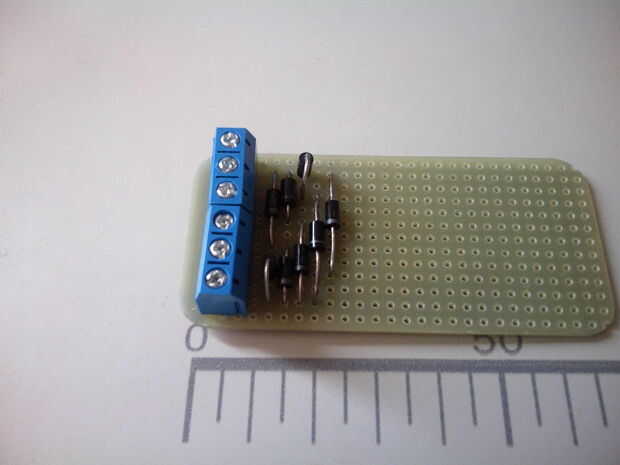

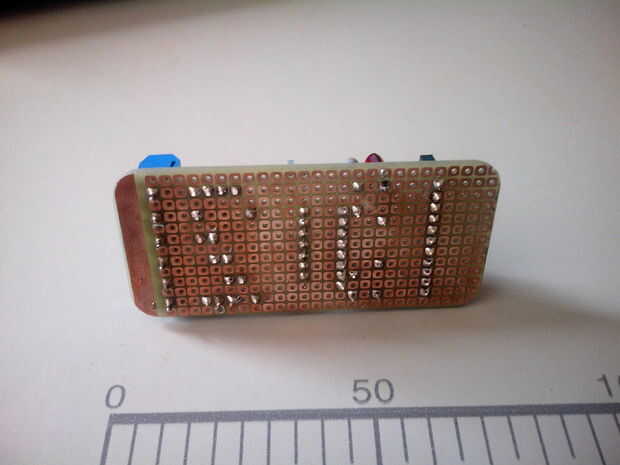

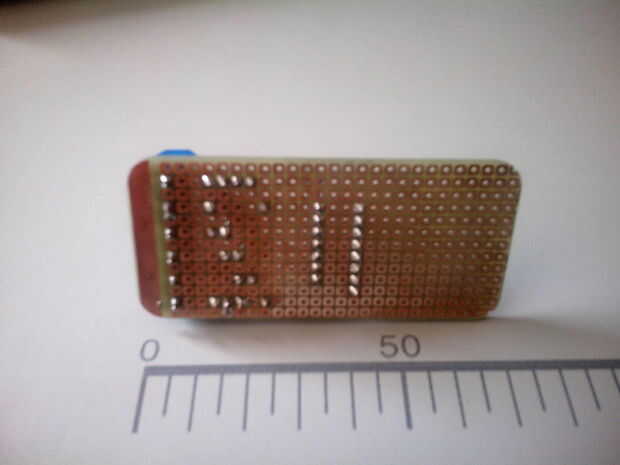

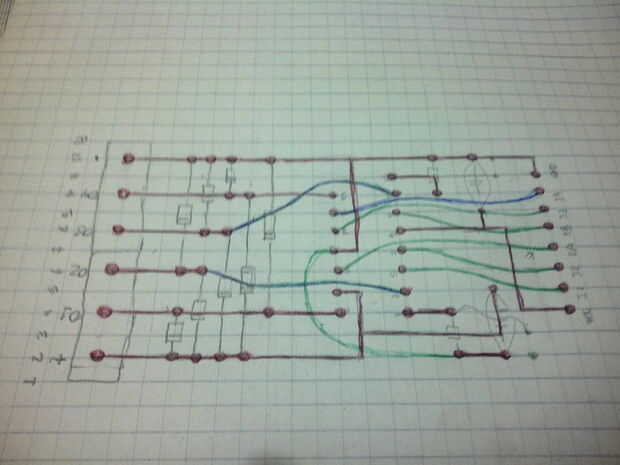

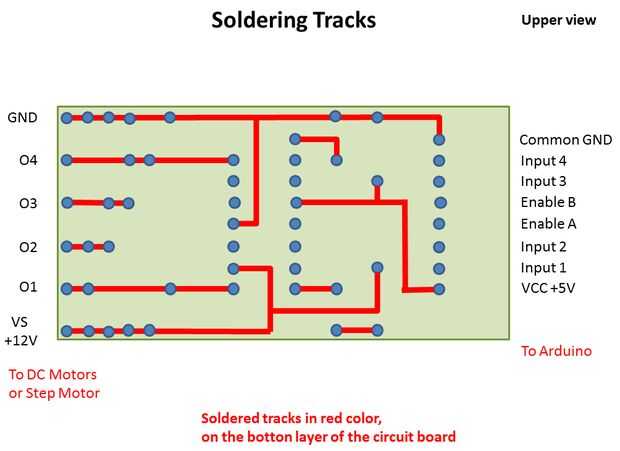

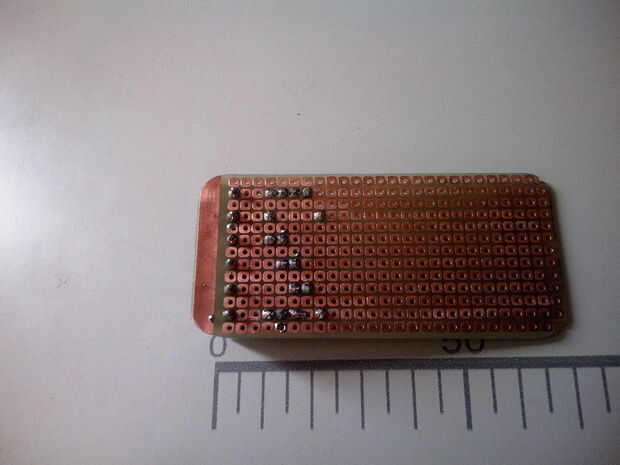

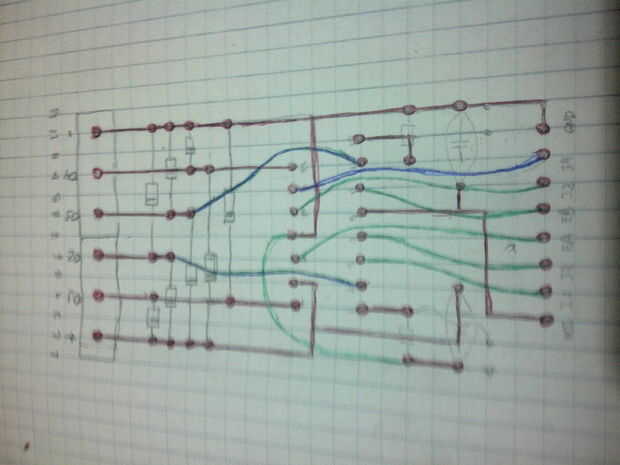

Siguiendo el esquema y el diagrama de arriba, en primer lugar hacer pistas todo soldadas en la capa inferior de la Junta.

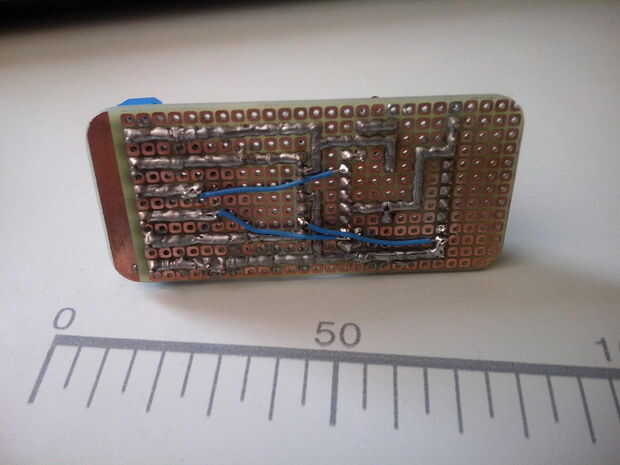

Después de eso, la soldadura de los cables de puente haciendo las pistas por cable.

Tenga en cuenta.

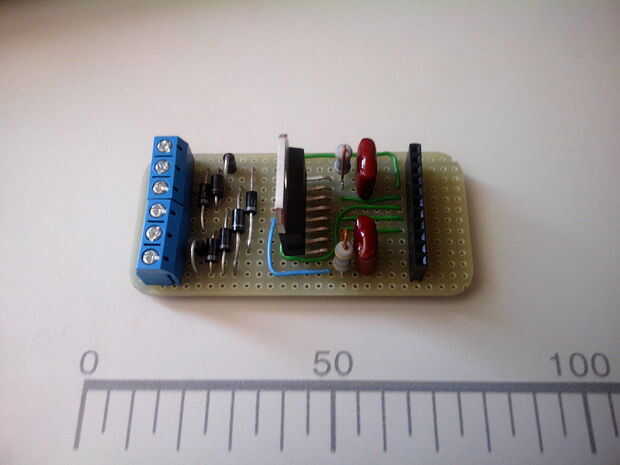

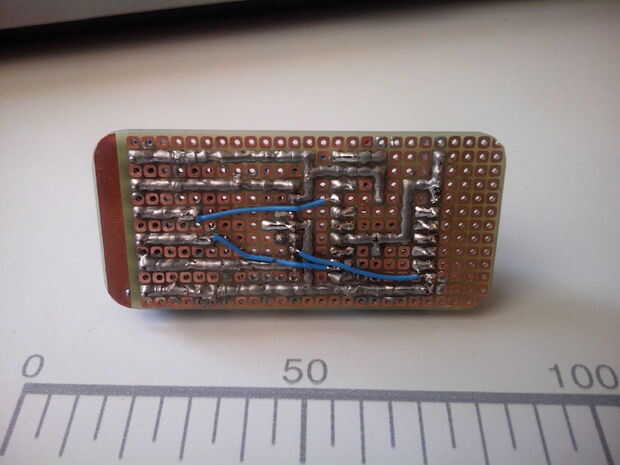

Alambres verdes están en la capa superior y cables azules están en la capa inferior de la Junta.
