Dual-puente H - L298 Breakout Board - casero (3 / 6 paso)

Paso 3: paso 1 - Perfboard, orificios de ubicación

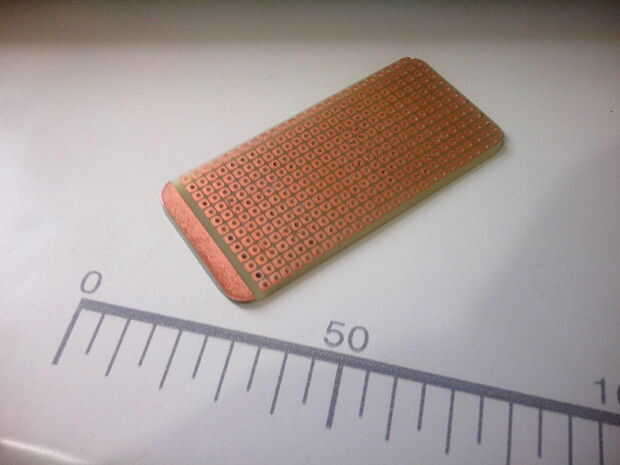

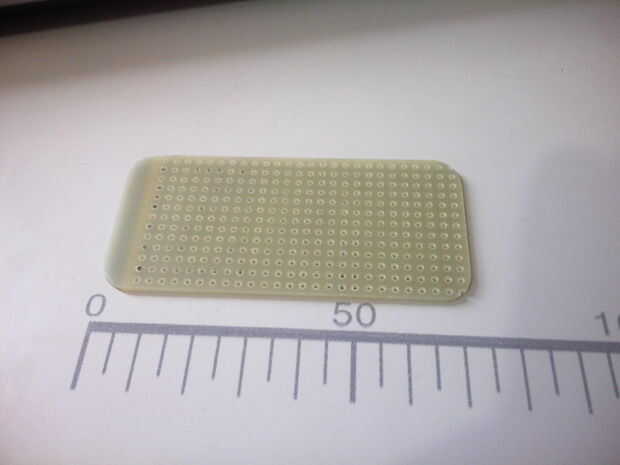

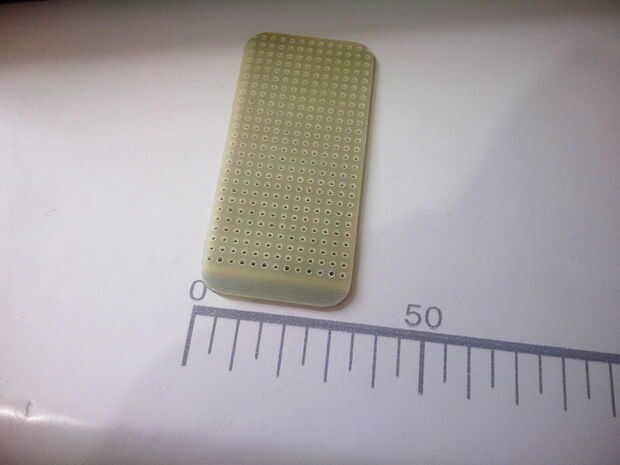

Hacer un tablero con 3,5 x 7,0 cm o 13 x 26 agujeros.

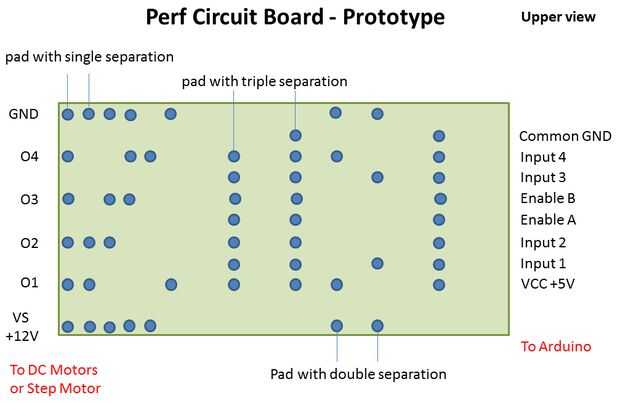

Busque en este foro, todos los agujeros que vamos a utilizar para los componentes.
