Paso 1: Las cosas que necesitará
Se necesita:

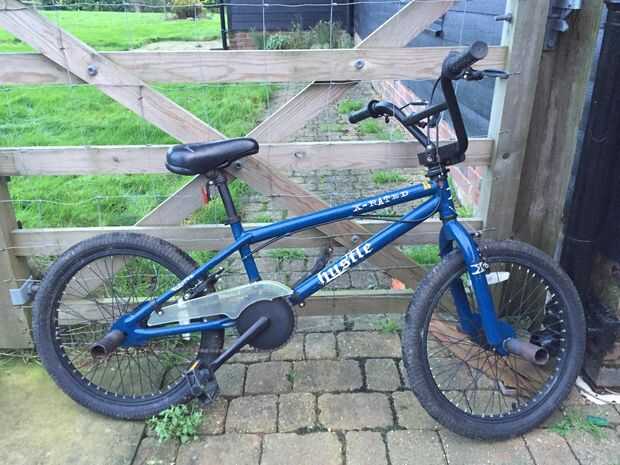

Una BMX - cualquiera va a hacer. Llegué a éste fuera de eBay. Las tres cosas a mirar hacia fuera para son (1) que hay un freno delantero (2) está hecho de acero o será difícil soldar (3) tiene una rueda delantera de 20 pulgadas. Pueden trabajar otros tamaños pero el suelo, manejo, geometría etc. no puede ser razón

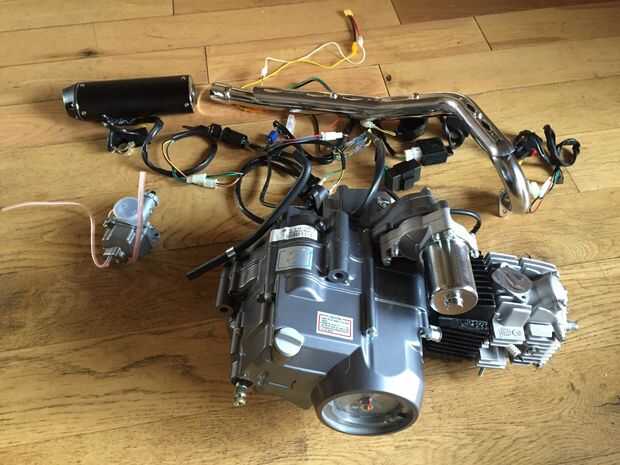

Un motor de la bici del hoyo (completo incluyendo carbohidratos, cableado telar y escape) - prácticamente todos pit bikes se basan en la vieja Honda Cub / Monkey bike diseño con un solo cilindro, 4 tiempos, 2 válvula, las variables de configuración los 3 SOHC son tamaño del motor (50 a acerca de 140cc), retroceso o comienzo eléctrico y manual vs 3 o 4 velocidad semi-auto.
Recomiendo ir semi automatico. El semiautomático se basa en el diseño de cachorro y es realmente inteligente que se desenganche el cluch al seleccionar la siguiente corona. Esto guardar sobre todo el cable de embrague y problemas del selector del engranaje + que sea más fácil para acompañantes a montar.
Arranque eléctrico es fundamental para esta construcción como allí no es realmente en cualquier lugar para poner el pedal de arranque con el motor montado en el que es. Fui para una 125cc, 4 velocidades semi automatico, arranque eléctrico con la válvula de cabeza (12BHP o algo así?). De todos modos, creo que este es ** forma ** demasiado la energía para el trike y sería absolutamente bien con un 90cc o 110cc. sálvate a ti mismo un par de quid y vaya con el motor más pequeño o encontrar un motor de Honda Cub 90 de segunda mano arranque eléctrico.
Tengo el escape de CRF 70 aparece en la parte de abajo. Al final puede / silenciador era perfecto (con un bafle desmontable práctico modo respetuosos del prójimo) pero la cabecera/de la pipa que es auto encajaba!. Más adelante le mostraré cómo hice el tubo de escape de un escape de Honda C90 tajados-para arriba. Todavía ver las cargas de estos en ebay por £10 o así así que eche un vistazo.
Usted también necesitará el telar de cableado de arranque completo eléctrico bicicleta y un puño que se enumeran a continuación. Tengo mis cosas de: http://www.pitbikeparts.co.uk
1 x cableado completo de telar para Pit Bikes de arranque eléctrico
1 alta calidad tranquila Pit Bike Escape Oval. Mobiliario CRF70. Camino nos
1 x Lifan 125cc Semi Auto. Arranque eléctrico Pit Bike motor T/S E/C M)
Algunos rodamientos - tengo estos de aquí: http://www.simplybearings.co.uk
2 x UCFL206 métrica dos tornillo Oval de hierro fundido brida cubierta con 30mm agujero Insertar (UCFL.206)
http://simplybearings.co.uk/Shop/p21470/UCFL206-me...

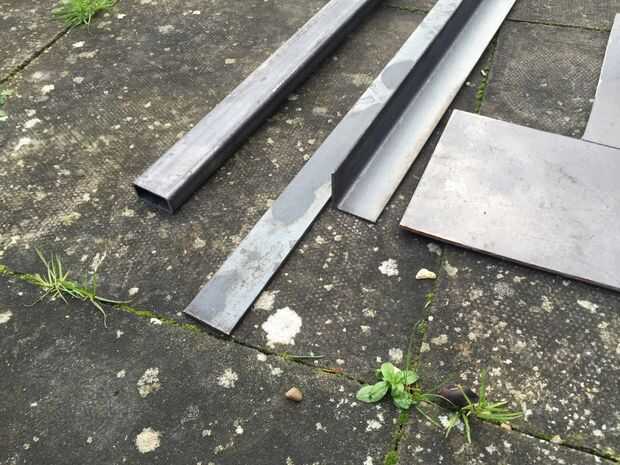

Algunos acero - conseguí el acero desde aquí: www.themetalstore,co.uk
50 x 5 mm acero barra plana
50 mm x 25 mm x 3 mm caja de acero suave
Hierro de ángulo de acero de 50 mm x 50 mm x 3 mm suave
hoja de acero suave de 500 x 500 mm espesor 5mm
1 1/4" diámetro x 16swg suave tubo de acero
1" diámetro acero suave (para los gases de escape)
La longitud más corta que hacen sobre todo lo anterior está muy bien (creo que de 3 metros)
Ruedas bujes etc - yo tengo la mía desde Adán en el http://www.pitbikeparts.co.uk.
Algunas de las cosas no está en su sitio (pero probablemente será pronto después de todo hay interés que han recibido desde Colin los citó en su sitio!). La lista de piezas:
- Eje trasero
- Ejes trasero
- Portador posterior
- Ruedas con neumáticos, ejes y mangas
- Corona trasera
- Disco trasero 160mm
- Freno posterior
Un tanque de gasolina - hice uno con un tubo de aluminio y algunos pedacitos de soldar. En total cuesta unos £10 (consulta mi otros Instructable sobre cómo hacer uno de estos.
Herramientas que usted necesita:
- Soldador - estaba usando un soldador TIG pero un MIG trabajará muy bien. Si usted se comenzar echa un vistazo en http://www.mig-welding.co.uk excelente Consejo etc.. La entrada nivel MIG máquina Mart (TE110 o TE135) es una ganga y será amplio para este proyecto. Te recomiendo conseguir un cilindro adecuado de gas (Argón CO2 para MIG, Argon puro para TIG) en lugar de usar los desechables como podrá obtener a través de cargas y pagar una fortuna. Definitivamente funciona mejor valor con un cilindro adecuado.
- Torno - lamentablemente necesitas un torno para esto construir debido a (1) el ajuste del eje y los cojinetes se necesita alguna manera de hacer algunas cuñas para hacer el ajuste apretado. (2) colocar el freno de disco que necesita para agujerear para hacerlo caber. Si no tienes un torno entonces puede que necesite llamar a su acogedor local ingeniería tienda/mate que tiene uno para llegar a esta clasificado. Lea la sección de mejoras en el extremo donde va lista de cómo voy a simplificar el diseño para mi próxima construcción.
- Sierra - una caja de ingletes es también útil para obtener un corte cuadrado (pero no esencial). Tuve suerte de tener a mano una máquina Mart/Clarke para corte de metales sierras que salvó un montón de dolor pero no es esencial en todo.
- Taladro + Drillbits - taladro de columna es útil (muy recomendable) pero se puede llegar con un inalámbrico
- Sierras - lo mejor que puede pagar! Calidad hace la diferencia y ahorra dolor indecible.
- Amoladora angular - un disco de corte, un disco de amolar, un disco lijador de aleta y un disco de cepillo de alambre anudado.
A la derecha... permite construir un triciclo!
