Drift Trike con motor (10 / 14 paso)

Paso 10: Instale el asiento y el escape Monte

Aquí vamos a hacer el montaje para el asiento que también dobla como el montaje de motor superior. El motor lleva el peso del jinete aquí así que trabaja bien.

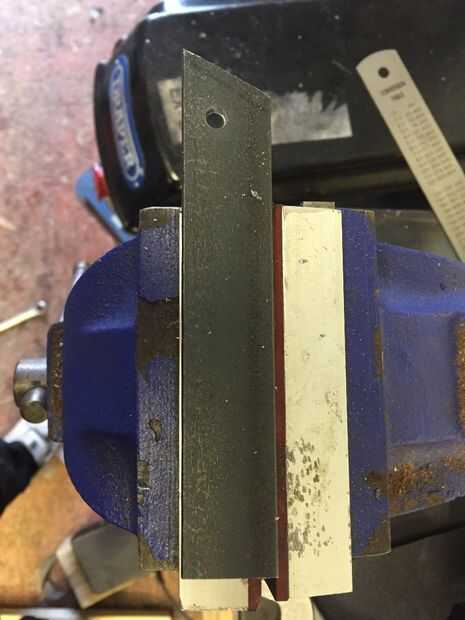

1. Corte 2 piezas de la sección de ángulo de 50x50x5mm a 22cm de largo
2. Esta forma hasta la parte posterior del subchasis trasero y marca una L y R para piezas derecha/izquierda,

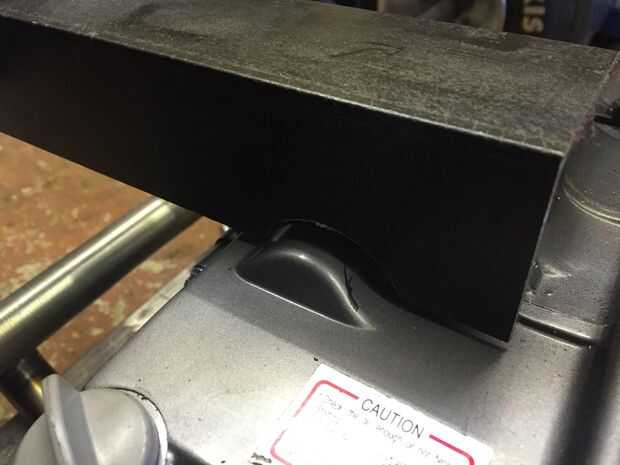

3. En la parte superior del motor tiene un 'bulto', marcan este (aproximadamente) en la pieza con un marcador.
4. Utilice una sierra para cortar aproximadamente una forma para borrar el bit de 'bombeo'. Una amoladora angular hará un trabajo decente de esta también.

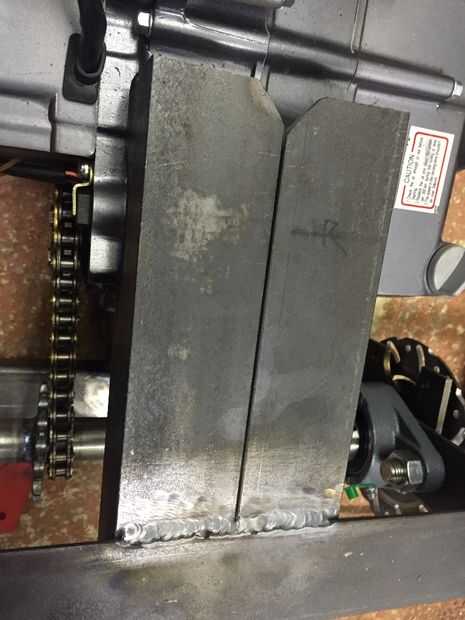

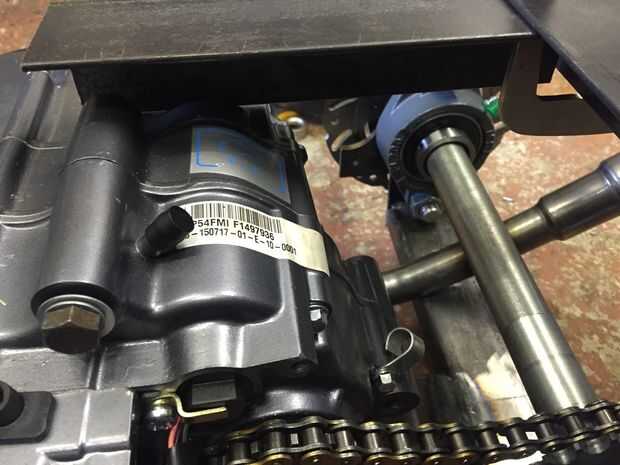

5. Encajar las piezas para arriba y comprobar que desactive el motor OK.
6. Abrazadera de dos piezas con pinzas de soldadura, soldadura de tachuela.

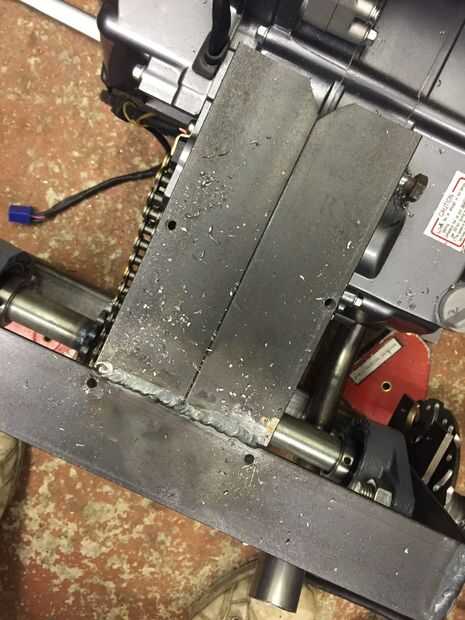

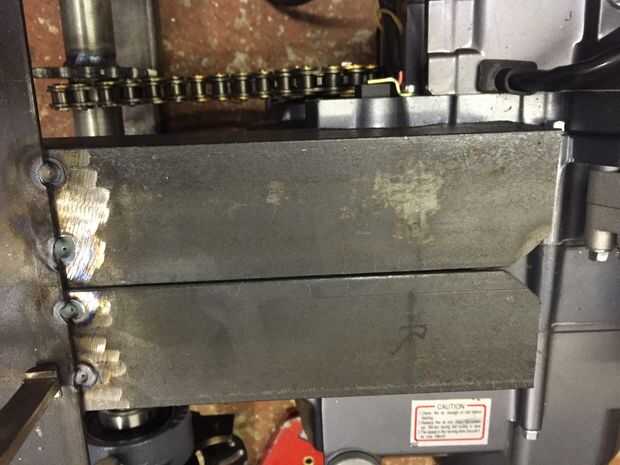

7. Retire las abrazaderas, compruebe que todo está todavía en la alineación luego soldar con autógena para arriba. Una vez más, se trata de placa de 5mm para que tenga un buen poco de amperaje de tu soldador sin miedo a la quema a través de.

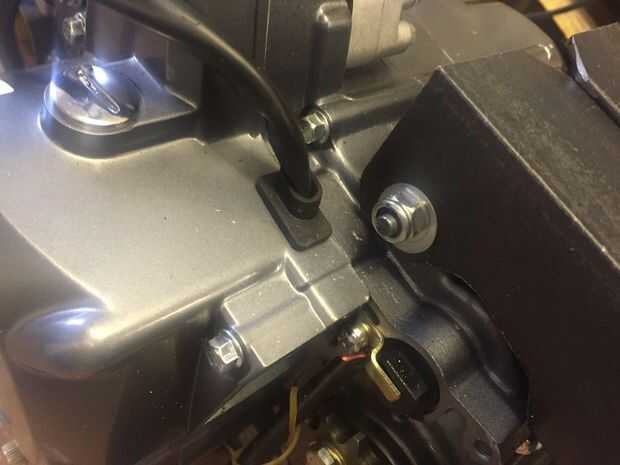

8. Hacer un agujero para montar para el perno de montaje del motor superior. Esto fue un dolor en el a ***. No podía pensar en una forma precisa de hacerlo tuve que taladrar ambos lados ojo! Tuve suerte y funcionó. Tormento de mi cerebro a pensar de una manera que podría hacerse mejor.
9. Si todo ha ido bien, debe ser capaz de pasar el perno de montaje del motor y apriete.

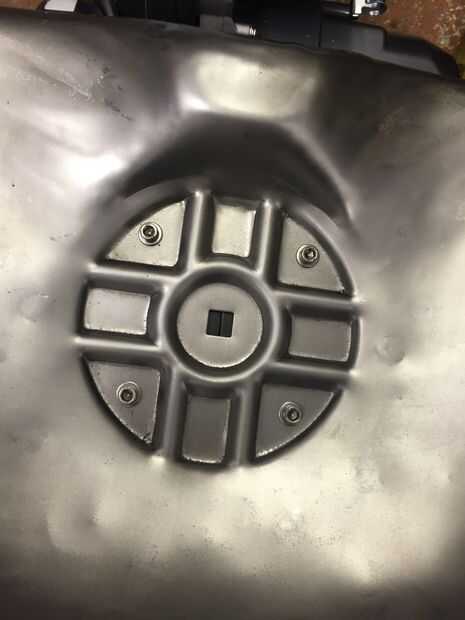

Para montar el asiento (no era grande pero trabajado OK),

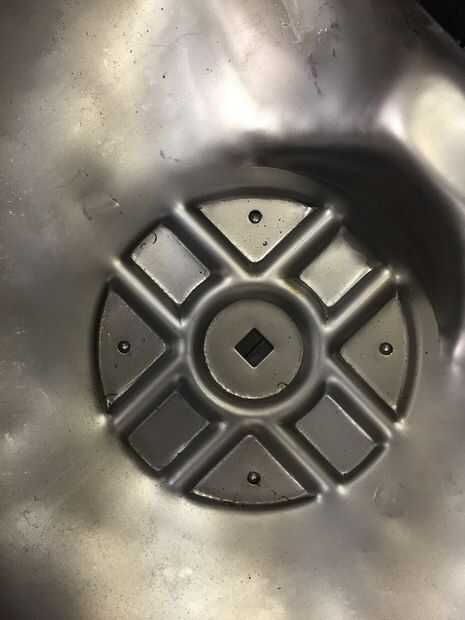

1. Coloque el asiento y asegúrese de que su bien centrada,
2. Marque los agujeros con un punzón marcador y centro.

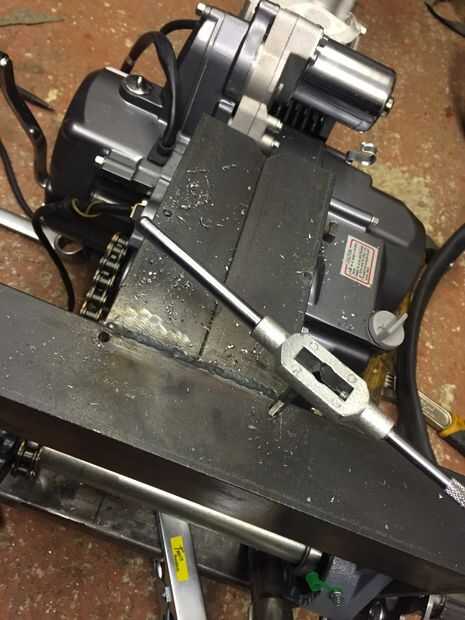

3. Taladro de 3mm, luego de 5mm, a continuación, pulse M6x1.0.
4. Perno del asiento en con algunos tornillos de M6.

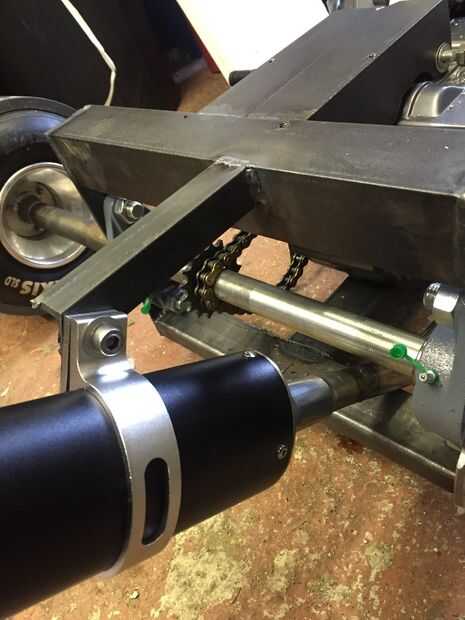

Montaje de escape.

1. Tome un pedazo de la sección de ángulo de 20x20x3mm unos 150 mm de largo
2. Colóquelo contra la parte posterior del subchasis trasero y marque el ángulo que esto hace que con el montaje del tubo de escape.
3. Cortar el trozo
4. Abrazadera en el armazón posterior, virar y soldar en su lugar.
5. Taladro de la fortaleza de agujero de 8mm al final del escape puede montar y perno en posición.

Hecho
