Doble 7 segmentos poco cambio pantalla (1 / 5 paso)

Paso 1: Configurar el lm317 para el voltaje adecuado

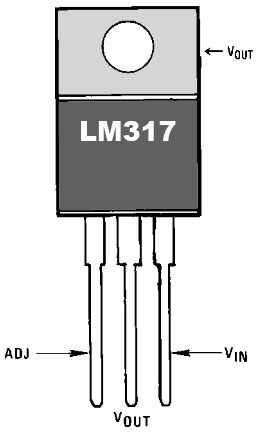

Nos va quedando nuestro LED y nuestro cambio registros de 2,1 voltios de nuestro lm 317. Esto significa que no necesitamos utilizar resistencias en los leds. Utilicé una calculadora que he encontrado aquí para obtener los valores de resistencia. R1 es de 240 ohmios y R2 es de 160 ohmios. Puede utilizar la calculadora para encontrar otras combinaciones de resistencia. También debe poner un condensador .1μF en el Vin y un capacitor de 1μF en el Vout. Soldar estos componentes en la esquina de la placa y cables izquierdo desde el Vin y la tierra.
