Paso 8: sensores
Ahora que el túnel de viento, se tiene que montar sus sensores. Quieres ser muy cuidadoso y preciso en este paso para que sus lecturas son exactas.

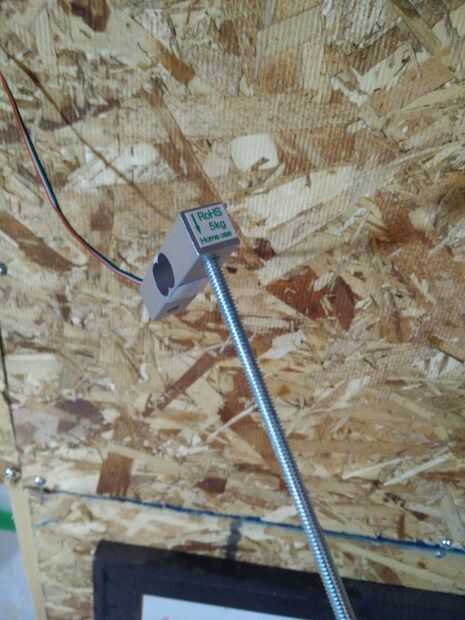

En primer lugar, perfore un agujero en el centro de la base de la prueba sección sólo lo suficientemente grande para alojar la varilla roscada que se montará el modelo de prueba a su 'lift' sensor. Usted quiere asegurarse de que la varilla no toca la sección de prueba, incluso cuando el ventilador está en funcionamiento.

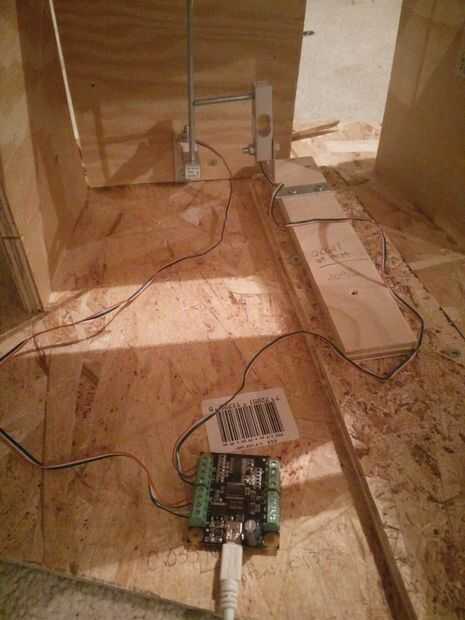

A continuación, determinar la mejor manera para montar sus sensores de fuerza a la base de la sección de prueba. Otra vez, utilicé restos de madera para lograrlo. Un sensor se conectará con la varilla roscada va vertical en la sección de prueba para medir la elevación, y el otro debe estar montado en ángulo recto y perfectamente alineada con la varilla roscada para medir resistencia. La imagen de arriba te da una idea de cómo debe montarse, pero no era mi posición de montaje final. Puedes ver que la varilla roscada para mi sensor de arrastre no es perfectamente perpendicular. Yo también lijar los lados de la varilla roscada para sensor de arrastre por lo que fue suave en el extremo y no coge en hilos de rosca de la varilla del sensor de elevación.

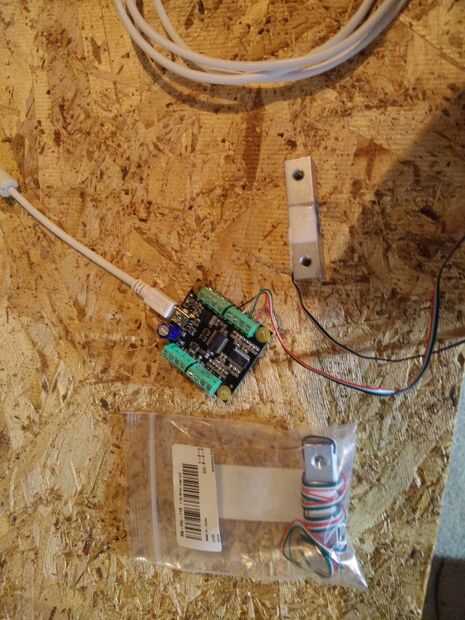

Una vez que tienes montado satisfactoriamente, usted necesita calibrar el sensor antes de realizar cualquier prueba. Conecte la interfaz sensor en el ordenador mediante un USB. Usé una aplicación de FlowBotics para configurar y registrar datos de sensores. Estos sensores tienen una salida clasificada de 1.0+/-0.15mv/V y una precisión de 0.05%. Para calibrar cada sensor, una lectura con ninguna fuerza es medida y conectada a la siguiente ecuación:
B (offset) = 0 - 5 * salida medido
Para convertir la salida de mv/V medido desde el sensor de carga a la fuerza de medida:
Medida de fuerza = A * medido en mv/V + B (offset) donde A es igual a la capacidad del sensor, en este caso 5kg.
Otro método para comprobar la calibración es definir el peso del modelo en la barra como 0 libras/Newtons, luego coloque un peso conocido en el modelo (por ejemplo, un peso de 100 g que ejerce una fuerza de N.98 en el modelo) y definir la fuerza medida por el sensor. Como esta fuerza es empujar hacia abajo en el sensor de elevación, se debe definir como un número negativo, por lo que los resultados de la prueba serán positivos.
