DIY subsónico túnel de viento - prueba de la elevación/fricción - para rLoop proyecto (6 / 10 paso)

Paso 6: Sección del difusor

Esta es la última sección que pongo juntos.

UNO
Primero, corté un tablero de 24 "x 24" hasta 17 "x 17", para la sección de la unidad donde se montará el ventilador.

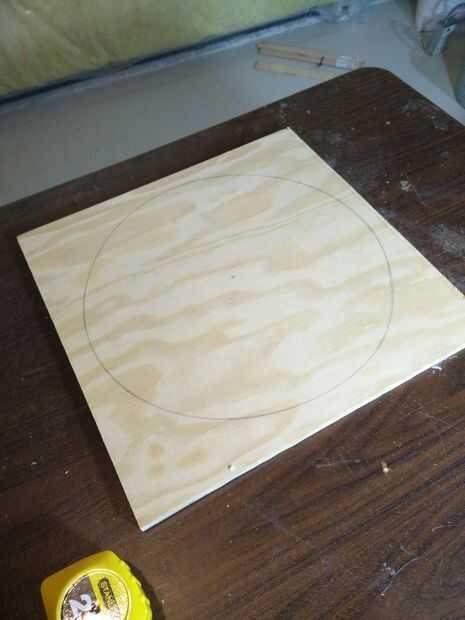

Dos Luego, el ventilador del centro y trazar el corte circular. El ventilador que ordené llegó con una plantilla, así fue práctico. Sólo asegúrese de que el ventilador se colocará en el centro del tablero.

Tres Corte el círculo tan precisamente como sea posible. Me tomé mi tiempo usando una sierra de calar para asegurar como circular un corte como sea posible.

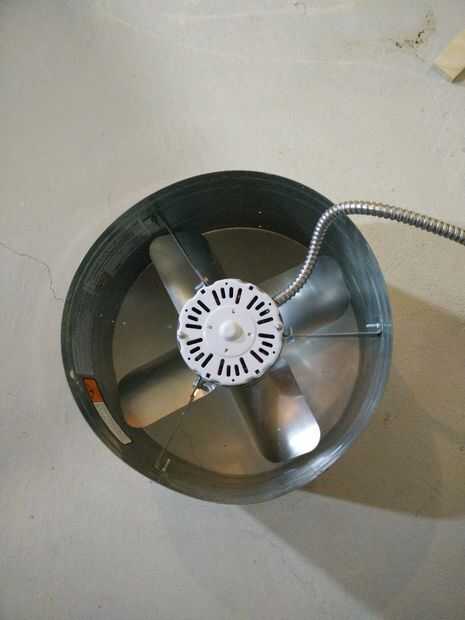

Cuatro Coloque el ventilador en el agujero y asegúrese de que se sienta bien. Si usted necesita abrir el orificio un poco más tratar de lijar. Si usted necesita abrir el orificio mucho puede que necesite usar la sierra caladora u otra herramienta. Una vez que estás cómoda con el fit Fije el ventilador con tornillos - el ventilador que utilizan vino con L-brackets y hardware de montaje. Nota: queremos el ventilador para soplar el aire hacia fuera de la sección de difusor, no en la sección del difusor. Téngalo en cuenta a medida que el ventilador.

CINCO
A continuación, corte la placa de 4' - 0" x 8' - 0" cuatro piezas. Deben ser de igual tamaño y forma trapezoidal. Deben ser 12" en el final de sección prueba, 17" en el extremo de la sección de motor y 2' - 0" de longitud. GUARDAR TU MADERA!

SEIS

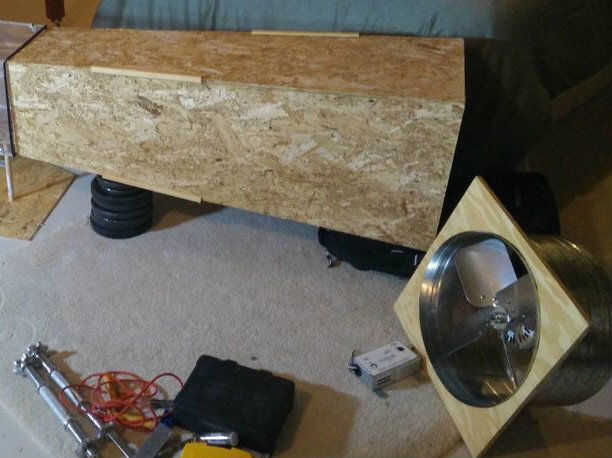

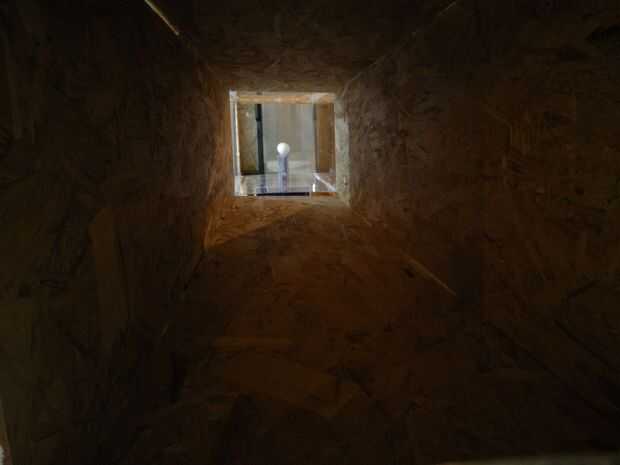

Mismo proceso que el cono de contracción, conectar entre sí las tablas. Este tiempo es más fácil, como se puede utilizar la sección del impulsor de ventilador en la base para montar los tableros. Nota: se necesita fuente de alimentación para el ventilador sea accesible. Para ello, perforó un agujero en la base de la sección de disco lo suficientemente grande para el cable caber a través, luego funcionó el cable hacia fuera antes de montar las tarjetas de difusor (visible en video principio de instructable).

SIETE
En la sección de la unidad habrá una brecha debido a la manera de que montar las juntas. Esto es inevitable, pero puede fácilmente ser parcheado con algún sellador o un montón de silicona. Como con el cono de contracción, ejecute silicona a lo largo de la costura para asegurar la hermeticidad del aire.

OCHO

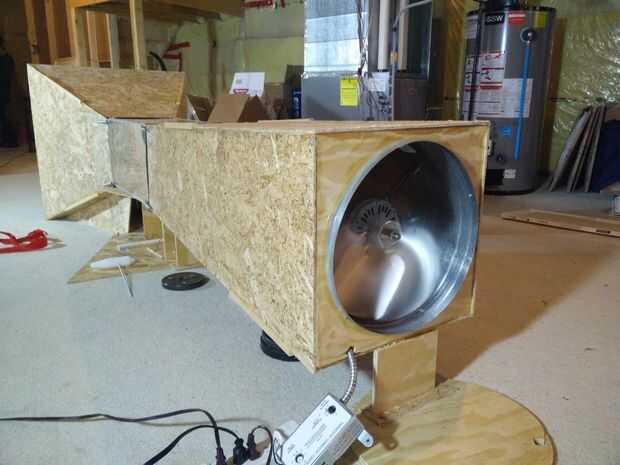

Como con el cono de contracción, construir una base para que el difusor funciona a lo largo del mismo eje de contracción y prueba la sección. Utilicé restos de madera para ello. Algunas medidas deben tomarse para garantizar que se alinea como a como sea posible. La base del difusor será un poco más difícil ya que ambos extremos tendrá que ser levantado, donde la entrada del cono de contracción puede descansar sobre el piso.

NUEVE
Para tener una idea de qué tan rápido el aire se está moviendo en la sección de prueba, un método económico es montar un ventilador personal dentro de la sección del difusor (donde interfaz con sección de prueba). En vez de conectar las baterías, conecte un multímetro al ventilador. Más tarde, como se prueba el ventilador el multímetro le dará una salida de voltaje. Puede utilizar este número para convertir a velocidad. Cada ventilador es diferente por lo que tendrá que determinar cómo convertir tensión de salida a velocidad aérea por su propia cuenta ;) El túnel tenía una velocidad media de 42,5 km/h (11,8 m/s).
