DIY subsónico túnel de viento - prueba de la elevación/fricción - para rLoop proyecto (2 / 10 paso)

Paso 2: Diseño las medidas

1. colocar el cono de la cámara y contracción

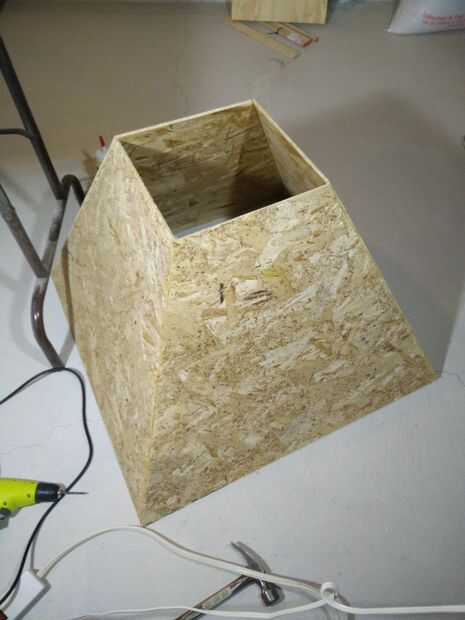

Esta sección obliga a un gran volumen de aire a través de una abertura pequeña para aumentar la velocidad del viento en el túnel. Según el libro "prueba de túnel de viento de baja velocidad", la relación óptima de la zona de adelante hacia atrás es 7:1, por lo que la entrada mide 32 "x 32" y medirá la salida de 12 "x 12". La longitud será de 2' - 0".

2. sección de la prueba

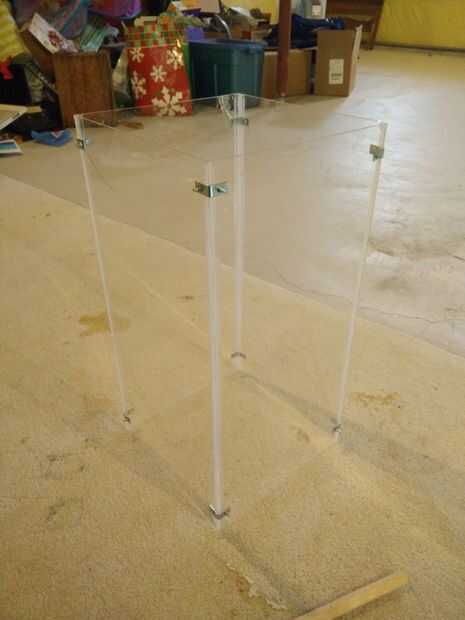

Esta sección contiene el modelo de prueba y los sensores para medir para elevación y arrastre. Para interactuar con la cámara de asentamiento y difusor, será un prisma rectangular mide 12" de ancho y 12" de altura con una longitud de 2' - 0".

3. difusor sección

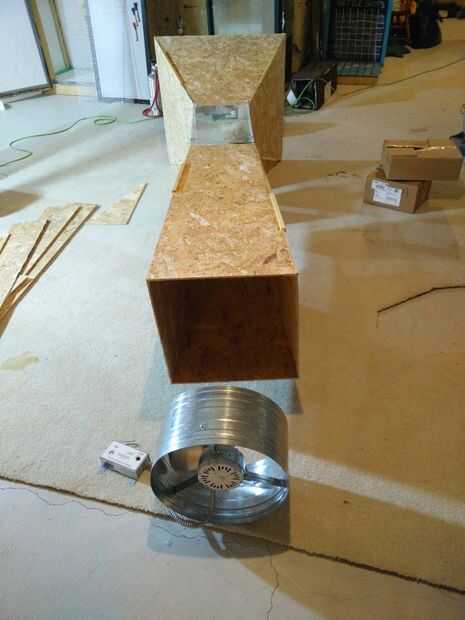

Esta sección contiene el sensor de velocidad del ventilador y el viento. Otra vez, basado en información del libro anterior, la sección de la unidad (gran final) debe ser 2 a 3 veces el área de la sección de prueba (extremo pequeño del difusor), con mejores resultados si la relación es 2:1. Como resultado es fácil de calcular la sección de unidad 17 "x 17" (en 289 ^ 2: 144 en ^ 2 es de casi exactamente 2:1). Esta sección será 4' - 0" de longitud para dar el túnel entero de una longitud de 8' - 0".

4. 3D impreso rPod

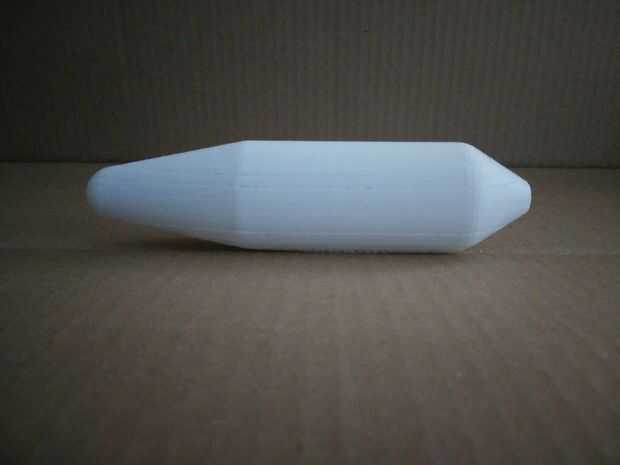

El modelo 3D impreso es 1:25 escala. Esto representó la iteración de rPod inicial 'Bala'.
