DIY subsónico túnel de viento - prueba de la elevación/fricción - para rLoop proyecto (7 / 10 paso)

Paso 7: Juntas de goma y muelles

Para colocar cada sección juntos y tratar de hacer tan herméticas como sea posible, el borde de cada sección fue alineado con una junta adhesiva de goma. También sirve para compensar la falta de ajuste exacto.

Pele la parte posterior de la Junta de goma, acople a cada borde y cortar para caber. Tenga cuidado de que sean tales que no pegue en el túnel de viento - exceso de empaque debe ser en el exterior del túnel para minimizar las interrupciones de flujo de aire. También asegurarse de que las esquinas del empaque cumplen con como poca separación posible.

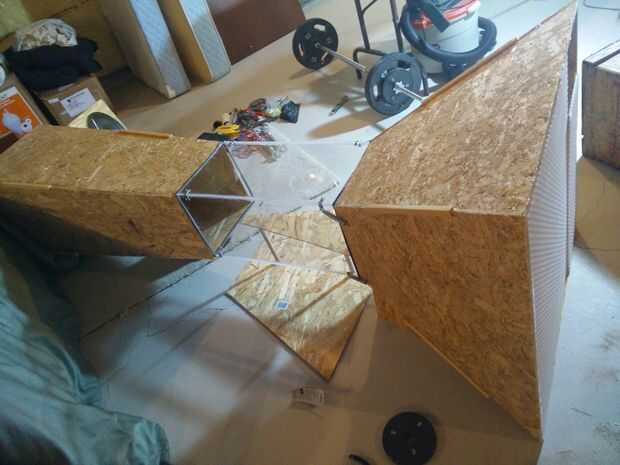

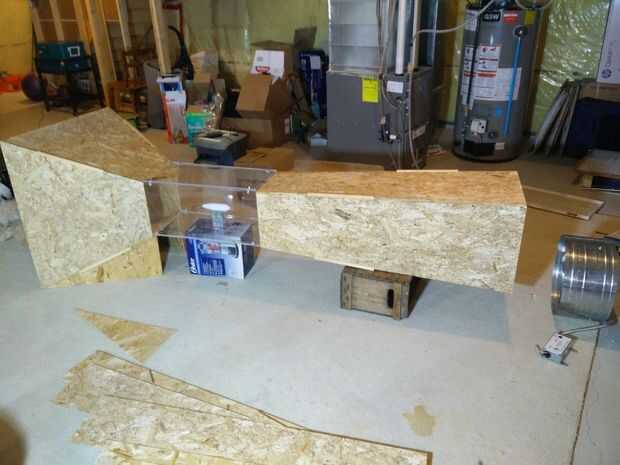

Ahora podemos alinear todas las secciones y los conectan con los resortes. Los resortes se puede montar en los extremos del perno en la sección de prueba, y utilicé ojos de tornillo enroscados en el cono de contracción y la sección del difusor para montar.

Nota: El plazo para presentar el Informe Final a SpaceX para el concurso se acercaba rápidamente en este punto, así que empecé a tomar menos fotos y menos con frecuencia. Pido disculpas por la falta de efectos visuales, pero si hay interés puedo tomar mas fotos para subir en una fecha posterior.
