DIY Mini Extractor de humo de soldadura (2 / 6 paso)

Paso 2: fabricación

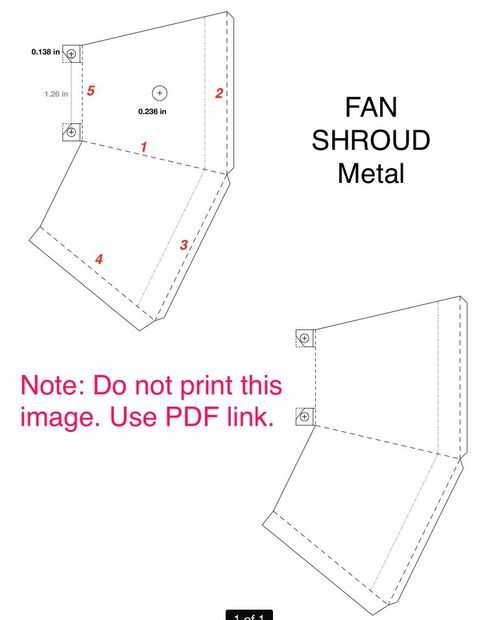

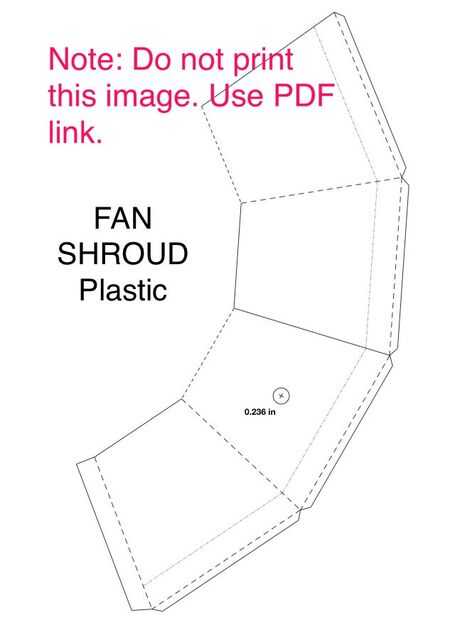

-Impresión de 2 limas PDF en papel normal (se aplica para el plástico también), hacerlo en una escala del 100% (relación 1 a 1). Ver el siguiente enlace de PDF.
-Cortar todas las piezas y pegar los contornos del papel sobre el material que va a trabajar con. Spray pegamento funciona mejor cuando adherir recortes de papel para el material.
-Utilice un punzón para marcar los agujeros que se perforarán, éstos son denotados por el signo de más en los dibujos.
-Perfore los orificios con la broca más tamaño que tiene.
-Cortar el metal. Use gafas de seguridad! Si usted está cortando plástico simplemente utilizar tijeras, fácil!
-El material de la curva. El orden de la curva se denota por números rojos en el documento PDF. El orden de la curva es sólo importante si trabaja con metal.

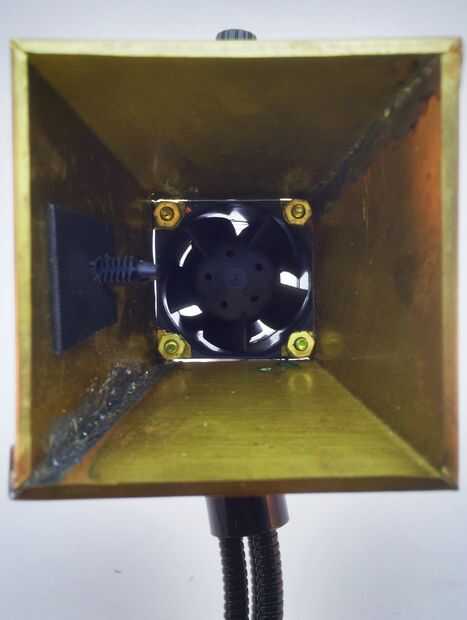

-Es hora de montar la cubierta. Si utilizas:
Puede soldar las fichas con su soldador 50W en latón. Siga las mismas directrices que para soldar regular, que primero se limpia con alcohol isopropílico al 91%, frotis de la zona a soldar con flux y estaño previamente las juntas antes de soldar. Puede contener las piezas con clips de carpeta mientras se suelda.
CUALQUIER otro METAL se pueden unir con remaches o conjuntos de tornillo y tuerca.
PLÁSTICO puede ser grabado con cinta de embalaje transparente. Epoxy también puede ser utilizado, las piezas pueden guardarse junto con clips de carpeta mientras se seca.

Notas de fabricación:
-Sugerencia: construir un modelo preliminar en papel primero, para asegurar que todo se ajuste correctamente.
-El latón es el único metal que puede soldarse juntos.
-Si trabaja con cualquier otro metal no se olvide de incluir agujeros adicionales a lo largo de las costuras de montaje de las piezas con remaches (o tornillos).

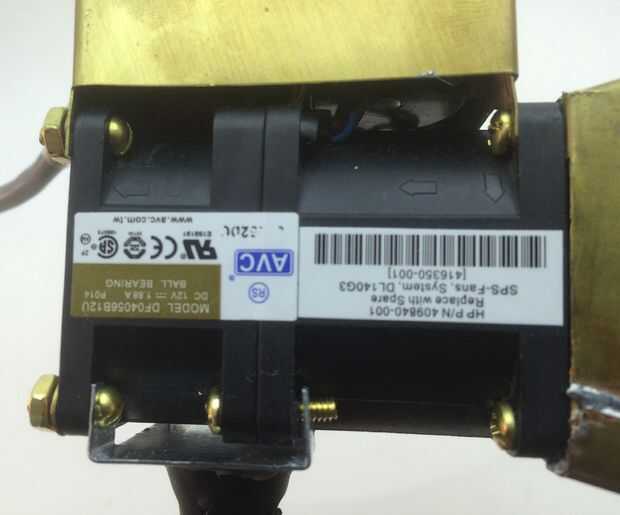

-Si se utiliza un ventilador con diferentes dimensiones editar los archivos vectoriales en consecuencia.
-Si se trabaja con el plástico, puede renunciar a las pestañas de agujero de tornillo en la cubierta del ventilador. El recinto de la carcasa electrónica no será necesario en todos.

Carpeta de dibujos industriales (archivos del PDF y vector)
