Paso 3: electrónica

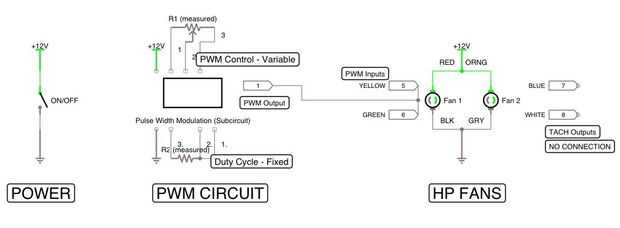

-Imprima el esquema a seguir.

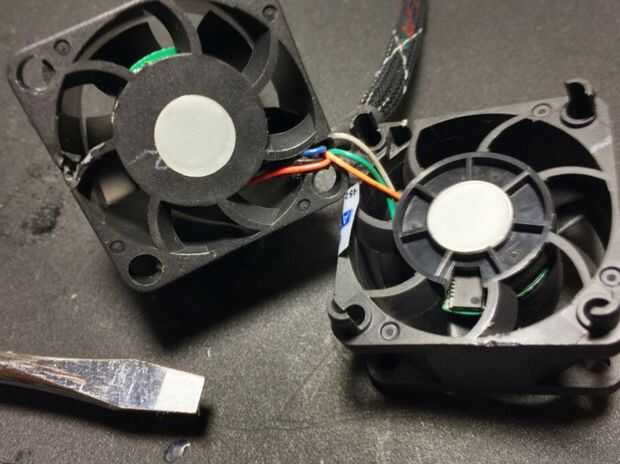

El ventilador podría haber llegado con los colores de cableado diferentes de las indicadas en el esquema, sin embargo si usted Levante los 2 ventiladores aparte, entre los dos ventiladores te verán los colores de los cables desde el esquema. Para ello, haga palanca a lo largo de las esquinas con 2 delgada pero rígida cabeza plana destornilladores u otra herramienta similar. Haga las conexiones como se indica a continuación:
CIRCUITO fuente de alimentación y PWM
--> Entrada de conector de ventilador
==========================
12 v--> 12V (rojo/naranja)
GND -> GND (negro/gris)
PWM--> PWM (verde)
-Conectar y soldar en su lugar el interruptor ON/OFF.
Notas electrónicas
-Consejo: poner de relieve las conexiones esquemáticas como que hacerlos realidad para verificar tu trabajo.
-Consejo: todo en un Proto-board alambre primero.
-Cartilla potenciómetro: un potenciómetro o "maceta" para abreviar, es una resistencia variable que se ajusta con una perilla. Un bote tiene 3 pines. Pin 1, Pin 2 y Pin 3. El bote tendrá siempre su valor de resistencia máxima a través de los pines 1 y 3. Ajustar el pot variará la resistencia entre pines 1 y 2 y Pins 2 y 3, como la resistencia sube a través de pernos 1 y 2 ti pasará a través de los pines 2 y 3 y viceversa. Desarmar una para ver cómo funciona.

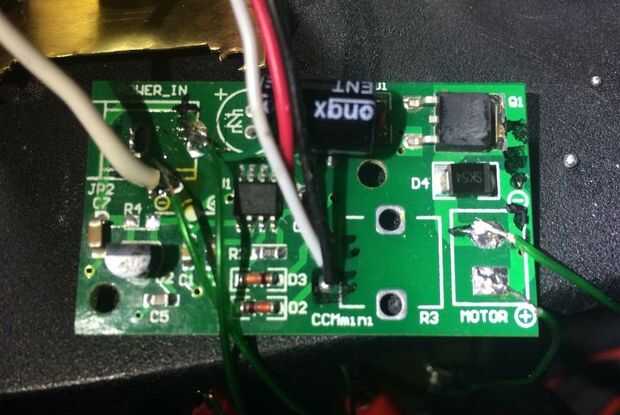

-El módulo PWM puede necesitar ser modificado si el circuito PWM no viene con una perilla de control del tamaño del dedo. Si vino con un bote de multi-vueltas (que requiere vueltas 5 o más generalmente con un mini flathead destornillador) tendrá que ser sustituido por una maceta sola mas grande que es fácil de ajustar. Para determinar el valor de su reemplazo pot medida la resistencia del potenciómetro de control de PWM (en pines 1 y 3), lo Desolde y reemplazarlo con un bote de valor equivalente. Si el módulo PWM también vino con un deber ciclo pot (esto determina cómo es de largo la tensión en y fuera de), ajuste este parámetro a 50% (es decir, es el 50% del tiempo y de 50% del tiempo, esta medida en un osciloscopio). Ahora medir la resistencia entre el deber ciclo Pot Pins 1 y 2 y 2 y 3, quitar la olla (si no cabe en la caja) y las resistencias equivalentes de soldadura en lugar 3 y (un resistor en pines 1 y 2 y un 2 º resistencia (si es necesario) a través de pernos de 2) ya que no es necesario ajustar el ciclo de trabajo. Si el bote cabe en la caja simplemente establecer el ciclo de trabajo 50% y el tornillo de ajuste con adhesivo.
-Si los componentes son demasiado grandes para caber en el recinto luego de desoldar y quitar los componentes para que la placa de circuito pueda caber en su carcasa metálica (o hacer la vivienda más grande). Tuve que quitar el conector de alimentación y entrada y salida de pines.

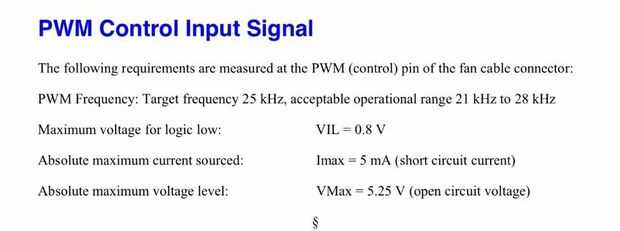

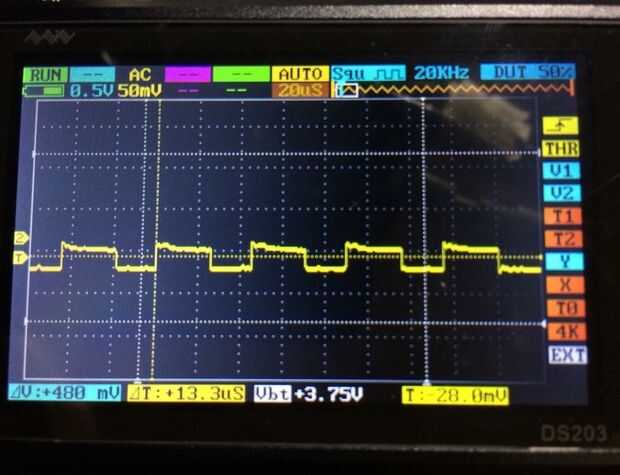

-En el circuito PWM que usé, me mide una señal de salida PWM de 300mV pico a pico voltaje a 25kHz.
Esquemas PDF

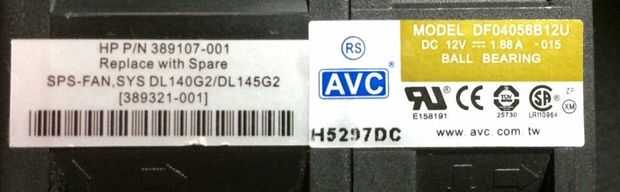

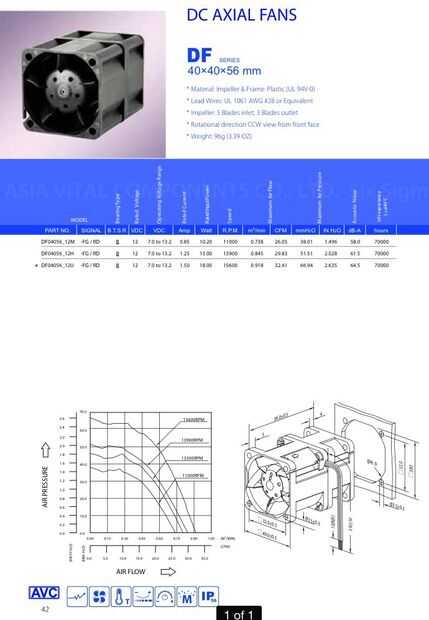

Ventilador de la hoja de datos PDF
Breve video mostrando el funcionamiento del circuito PWM
Video corto que muestra ajuste de ciclo de trabajo
