Dispositivo de visión nocturna infrarroja DIY (2 / 6 paso)

Paso 2: cableado

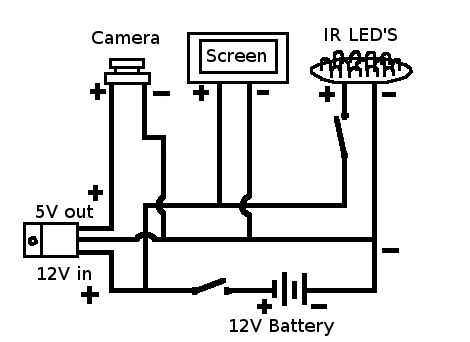

Aquí es cómo funciona el sistema:

La pantalla y el iluminador IR ambos aceptarán 12V de las baterías. Esto significa que puedo energía mi iluminador IR en paralelo a la pantalla con un interruptor adicional para convertir del IR LED encendido y apagado. Sin embargo, la cámara sólo se ejecutará de 5V y debe usar un regulador de voltaje para el voltaje de la caja fuerte a utilizar en la cámara. Los 12V de las baterías se divide apagado y va al regulador como entrada. La salida va a la cámara y se conecta desde la cámara a tierra así como el diente del medio del regulador de voltaje. Dado que la mitad de nuestro circuito de 5V y la otra mitad de 12V, usé el interruptor de doble tiro para completar el circuito para ambas mitades mientras todavía aislar cada mitad. La cámara se conecta a la entrada usando el adaptador RCA macho a macho de vídeo. Ya que no necesitamos ningún audio, solamente la línea de video necesita para conectarse a cualquier cosa.
