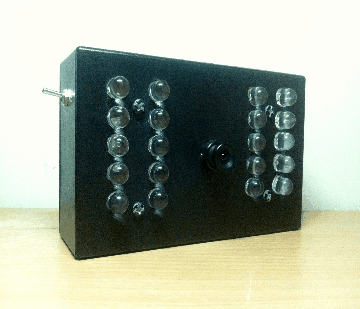

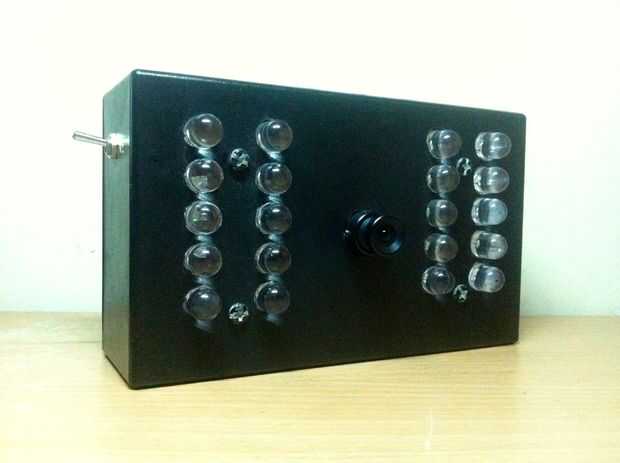

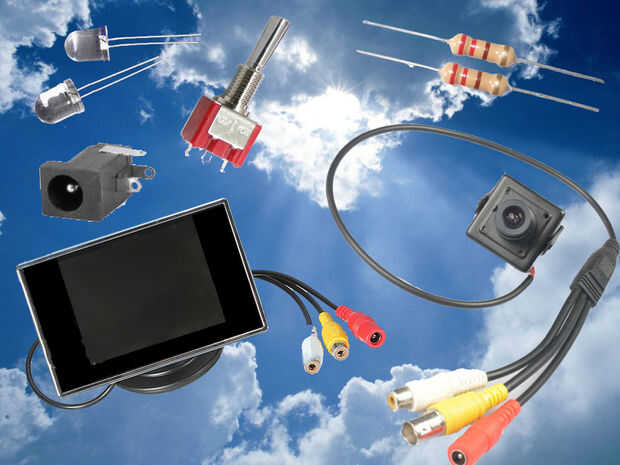

En primer lugar, los componentes. Existen 3 componentes principales para este proyecto; la cámara, IR LED y la pantalla. Luz infrarroja es invisible a los seres humanos, afortunadamente las cámaras digitales son capaces de ver esta longitud de onda de la luz. Lo que intentaremos hacer aquí es mostrar lo que ve la cámara, en una pantalla donde el espectador puede observar, con luz infrarroja y la luz no visible que sería impracticle.
La mayoría de las piezas de este proyecto fueron comprada en eBay:
-Cámara bajo lux 12V $25

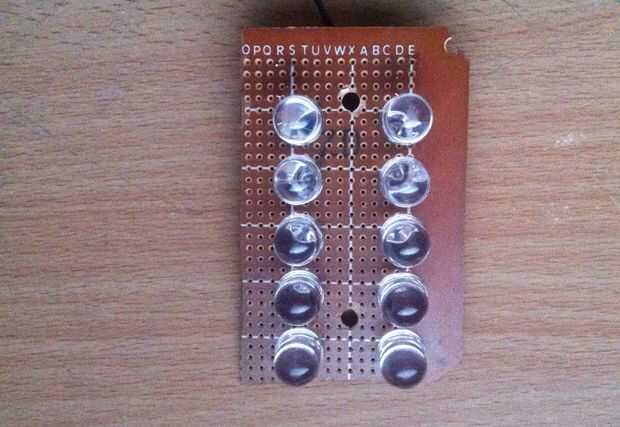

-20 pack de Led de alta potencia IR de (850nm! NO 940nm) $5
-Pantalla color de 3,5 pulgadas 12V $20
Jaycar (versión aussie de radioshack)
-varias piezas electrónicos (resistores, enchufe, interruptores, cables, etc.) $10
Todos juntos este proyecto costo ~ $60

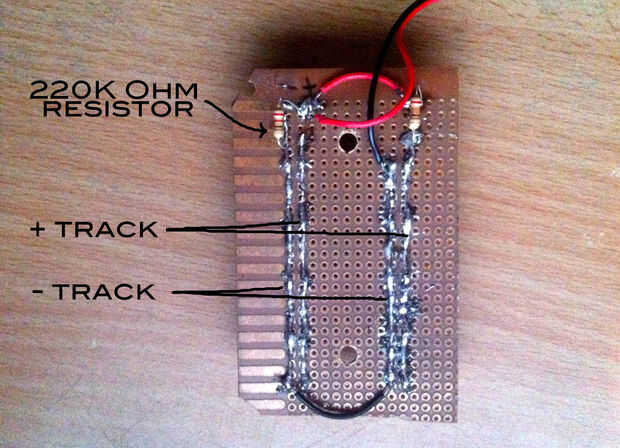

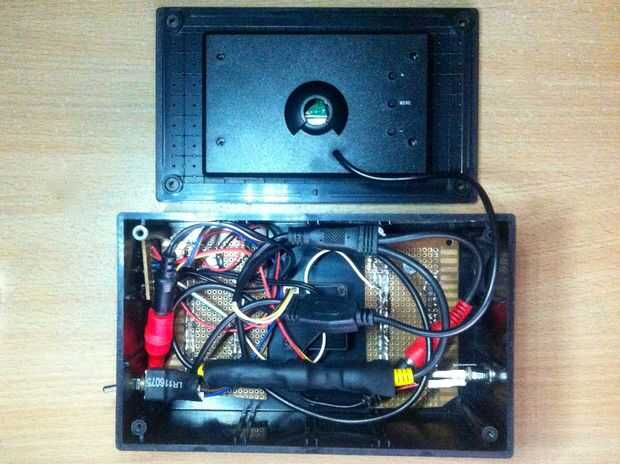

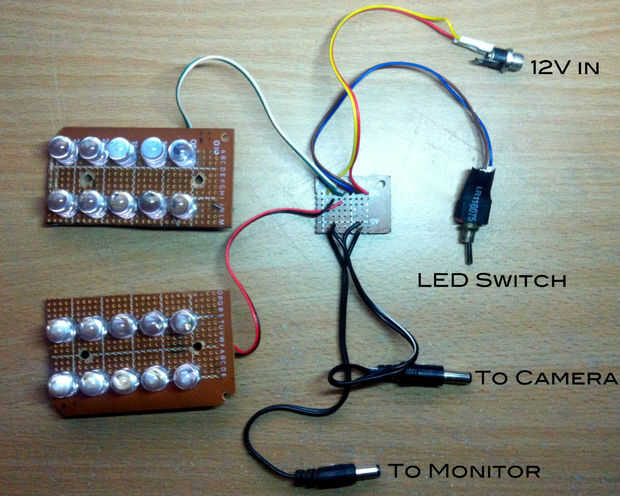

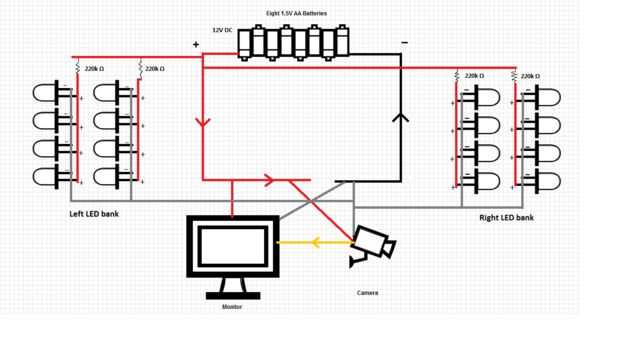

En pocas palabras, la electrónica es todo encendida de un pequeño tablero principal que tiene corriente de 12V a través de él y conectar la cámara, pantalla y LED tableros a él. Las resistencias se utilizan para reducir los 12V a acerca de 3V para el LED (producen un poco de calor, resistencias de potencia nominal mayor de uso).

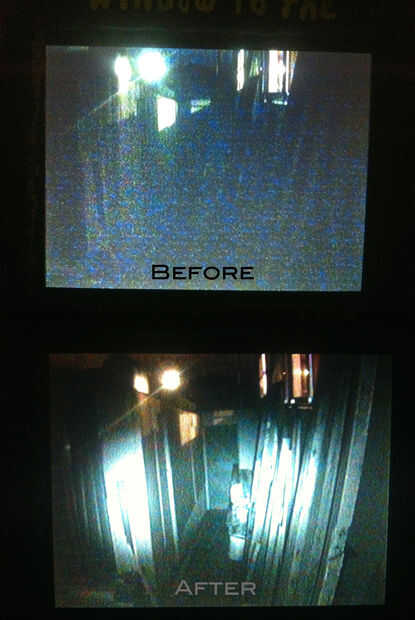

Los resultados de este dispositivo son phenominal! En un parque en la noche son más de 50 metros, puede demostrar a tierra en detalle, árboles en el horizion del esquema y mostrar edificios. Sin embargo, la mejor característica es su capacidad para encontrar vida silvestre... Sobre mirando para arriba en árboles, 2 distintos puntos que brillan intensamente revelaron la ubicación de buhos y zarigüeyas. Es un efecto escalofriante, como algo de una película de terror!! (ejem activety paranormal ejem).
