Dispositivo de visión nocturna infrarroja DIY (1 / 6 paso)

Paso 1: Lo que necesitará

Resumir rápidamente cómo funciona nuestro dispositivo, es simplemente una cámara que puede ver la luz infrarroja que es invisible al ojo desnudo y puede utilizar la luz infrarroja como una linterna. Generalmente se requiere una forma de exhibición. Muchas veces, el uso de un visor de una cámara de vídeo antiguo se utiliza para este propósito, sin embargo son piezas duras para encontrar sin necesidad de comprar una cámara completa y no tengo ningún cámaras ahí y ciertamente no me iba a gastar dinero en una cámara toda que sólo iba a utilizar para un visor. Así que usé una pantalla LCD para este propósito en lugar de otro. Aquí son las partes que lo necesitan para este proyecto:

Costo:
Pasé unos $60-$70 en componentes electrónicos para este proyecto (sin reemplazo de una parte que arruiné) y alrededor de $25-$30 para las cajas de la caja. Si usted construye su propio recinto, probablemente puede ahorrar mucho dinero. Si construyes este exactamente como yo lo hice, probablemente te esperan gastar alrededor de $100 dar o tomar.

Electrónica (precios a partir del 16/05/13):

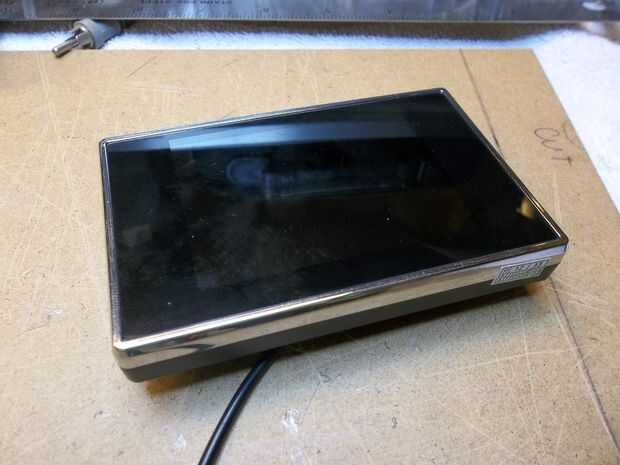

-3.5" TFT LCD de pantalla... $20,00
(http://www.amazon.com/3-5-Inch-TFT-Monitor-Automobile/dp/B0045IIZKU/ref=wl_it_dp_o_nS_nC?ie=UTF8&colid=1O1ZIWOSSBYGI&coliid=I3T7G8S5HAVZ7F)

Toma 12V, tiene dos entradas de video-amarillo y blanco. La entrada de blanco anulará el amarillo lo que la entrada de blanco apto para otro uso axilar externa para otros equipos.

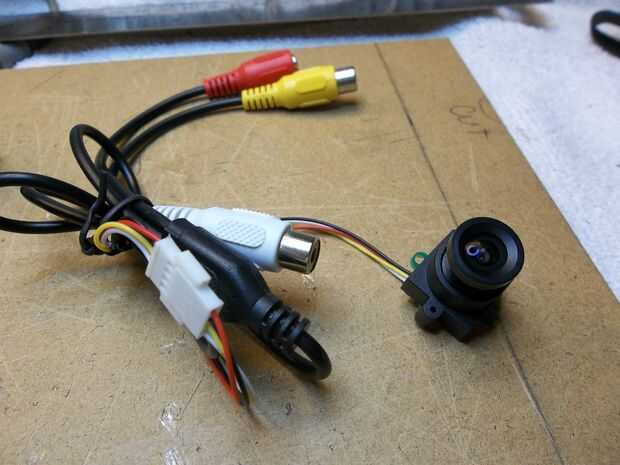

-Módulo de cámara de video de lux bajo... $31,40
(http://www.amazon.com/SecurityIng-Surveillance-Security-Degrees-Support/dp/B005FE88VE/ref=wl_it_dp_o_nS_nC?ie=UTF8&colid=1O1ZIWOSSBYGI&coliid=I1M69IMZSUVC2I)

Otras cámaras funcionará siempre y cuando puede conectar al entrada en la pantalla de video de RCA. Esta cámara es lux.008 clasificado. Cuanto menor sea la calificación de lux, mejor será ver en la oscuridad y más fácil será capaz de detectar luz infrarroja. No voy más que.008 para esto, como la cámara no será lo suficientemente sensible como para recoger la luz IR con eficacia para crear una imagen.

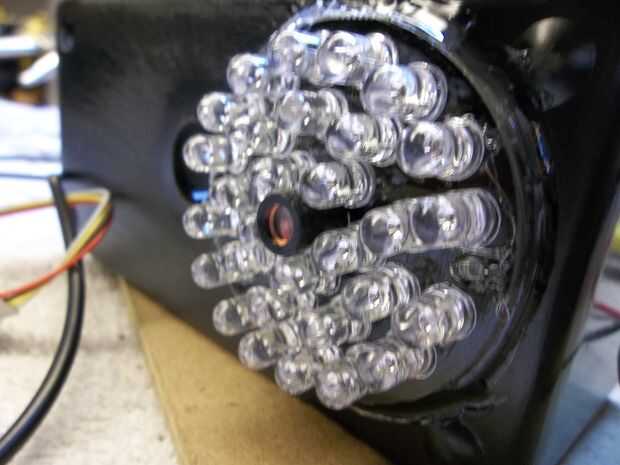

-Iluminador de LED infrarrojo 30... $13,95
(http://www.amazon.com/gp/product/B001P2E4U4/ref=oh_details_o02_s00_i02?ie=UTF8&psc=1)

Iluminación IR está generalmente disponible en longitudes de onda 840nm y 940nm y la intensidad se mide en watts, no lúmenes. luz de IR de 840nm también producen una luz roja visible cuando se ve a simple vista, sin embargo IR 940nm es completamente invisible e indetectable. Elegí un iluminador infrarrojo cercano porque era más fácil de encontrar, y era más rentable que otros iluminadores de infrarrojos.

También recogí Cree Ultrafire WF-501b antorcha infrarrojo (850nm, así que hay una luz roja)... $19,96
http:// (http://www.amazon.com/gp/product/B008RL0KS6/ref=oh_details_o01_s00_i00?ie=UTF8&psc=1)

Terminé uno de estos para mi rifle utilizar además el iluminador infrarrojo para la visión de distancia más larga. Recuerde IR más = más distancia de la visión.

-Batería de 12V

Pude obtener un portapilas AA 8 que se suman a 12V para unos cuantos dólares en Radioshack. Mientras utilizas 12V DC, usted va a estar bien.

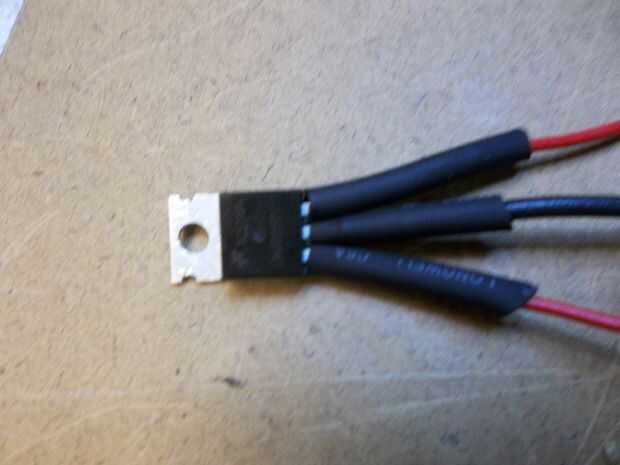

-Regulador de voltaje 5V... $1,99 de Radioshack

Esto es muy importante porque la cámara sólo acepta 5V CC. Cualquier voltaje más que freír y te cuesta una cámara de $30. Confía en mí, no es una buena sensación para darse cuenta de que accidentalmente se arruinó la cámara y tener que comprar otra. Es por eso este instructable está aquí para usted, para que pueda aprender de mis errores y ahorrar dinero... y probablemente algunas irreverencias.  :)

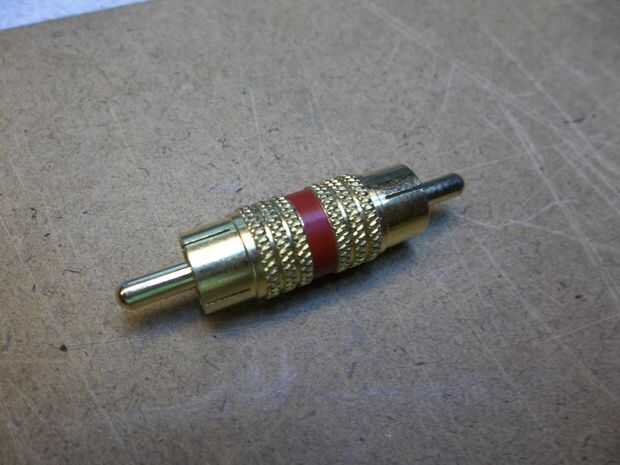

-Macho a macho Adaptador video del RCA:

Necesitarás esto, porque la pantalla y la cámara tienen tapones hembra para vídeo y necesitan estar conectados. Usted puede encontrar uno de estos en Radioshack por alrededor de $5.

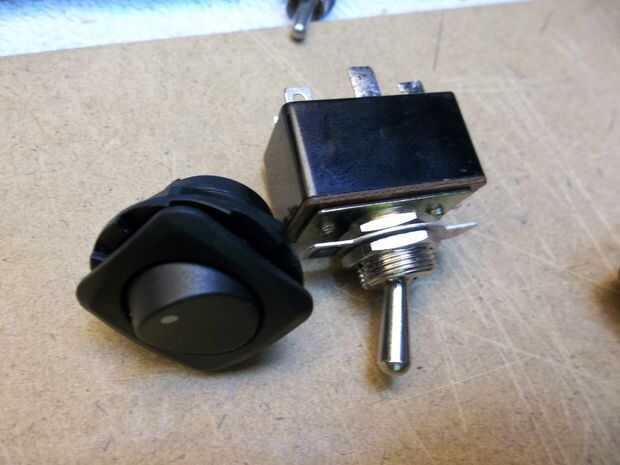

-Interruptores: Vas a necesitar un interruptor para encender la cámara y la pantalla y para encender el iluminador infrarrojo. Los interruptores son baratos y por lo general sólo un dólar o dos pop.

Herramientas y Hardware:

-Multímetro
-Destornillador
-Soldador
-Soldadura
-Strippers de tenazas
-Alambre
-Tubería del encogimiento del calor
-Encendedor o pistola de calor
-Cinta de aislar
-JB weld
-Pegamento caliente/caliente pistola de pegamento
-Taladro y brocas o acceso a una prensa del taladro
-Dremel herramienta y accesorio de corte
-Pintura en aerosol negra

Gabinete: Este paso es totalmente hasta usted. Usé varias cajas de proyecto ABS en varios tamaños desde mi tienda local de electrónica Radioshack y montados juntos para crear mi recinto. Los tamaños que utilicé fueron 5x2.5x2 ", 6 x 3 x 2" y 8 x 4 x 2". Probablemente podría utilizar tubo de PVC, madera, envases de plástico, etc. y que podría funcionar muy bien.

Completamente opcional, también usé algunos baratos 3M protección química completa sello gafas (gafas de laboratorio) para hacer la placa frontal del espectador y para ayudar a evitar que la luz de la pantalla LCD de fugas y regalando mi posición (como si el brillante IR LED rojo no fuera suficiente). Más... hace mejorar el aspecto de la unidad de acabado un poco.  :)
