Dispensador de medicación RFID (5 / 6 paso)

Paso 5: Instalar el sistema de Control

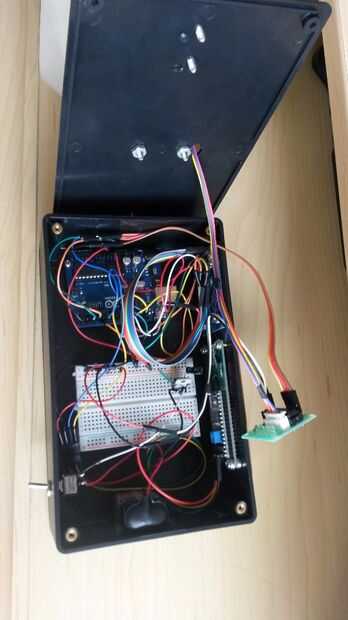

El último paso es instalar el sistema de control en el cuadro de base. Esto se logró por primera la pantalla LCD de montaje en una ranura de corte en el frente de la caja. Puesto que el agujero del recorte era más grande que la pantalla LCD y miraba feo, un láser corte marco fue hecho y colocado alrededor de la pantalla LCD. A continuación, la tarjeta RFID fue montada siguiente pantalla LCD o el frente de la caja. Es importante que el lector de RFID es montado al ras contra el lado de la caja, como la gama es limitada y la tarjeta debe ser capaz de leer desde fuera de la caja. El Arduino, protoboard y la batería se pueden montar dentro de la caja. Que utiliza uno de los separadores de plástico dentro de la caja para montar el Arduino y simplemente pegan el tablero de pan en la parte inferior de la caja utilizando el adhesivo que se le atribuye. La batería fue asegurada luego al lado de la caja usando cinta, que permite fácil reemplazo si es necesario. El último paso es montar el interruptor en el lado de la caja, que se celebra en lugar intercalando entre los lados de la caja con dos tuercas.
