Paso 3: Cableado del sistema de Control

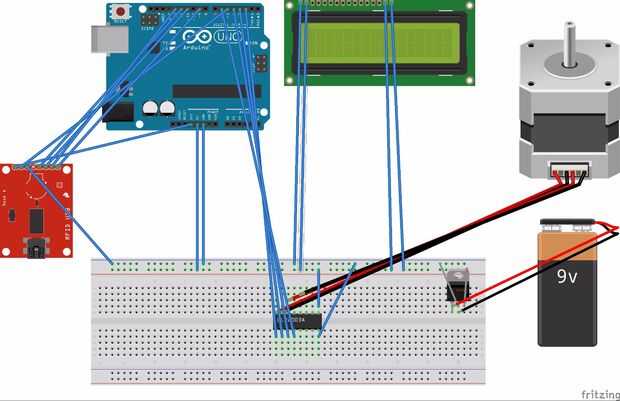

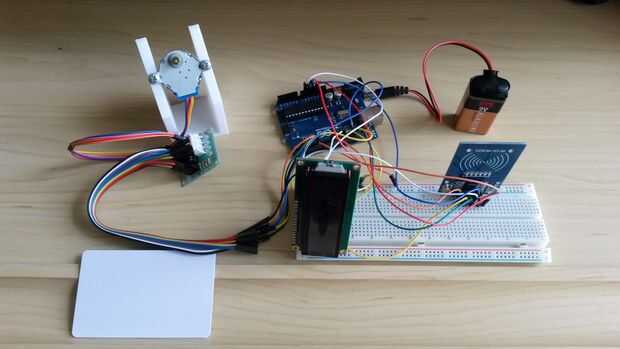

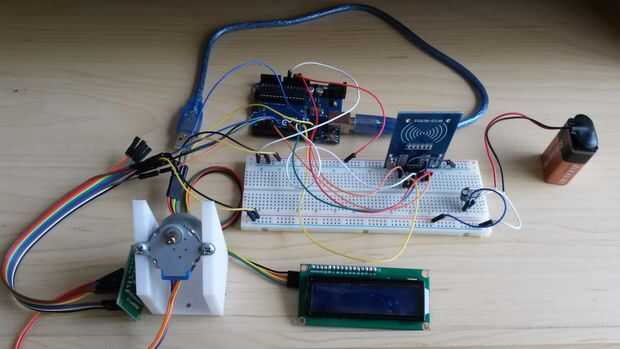

Para el sistema de control para el surtidor, la pantalla LCD, motor paso a paso y lector de tarjetas RFID todos son conectados a Arduino. Todos estos dispositivos funcionan mediante una batería de 9V con un regulador de voltaje UCC283T de Texas Instruments. Puesto que el regulador de tensión está conectado a los rieles de la placa positivos y negativos, todos los dispositivos excepto la tarjeta RFID de extraer su poder de esto. El lector de tarjetas RFID utiliza 3.3 voltios y así extrae su energía del Arduino salida de 3.3V. Es el diagrama de Fritzing de cómo todo está conectado para arriba. Una excepción el diagrama es la forma en que está conectada la pantalla LCD. Desde la pantalla de LCD usada tiene un YWWrobot 1602 controlador boeard Unido, que utiliza el chip de expansor de Puerto PCF8451, solamente la energía, tierra, SDA y SCL líneas son necesarias para su conexión. Las líneas SDA y SCL para el bus I2C y específicamente están marcadas en el arduino. Otra excepción al diagrama es la conexión del motor paso a paso. Se muestra en el diagrama, el motor se conecta mediante un array de darlington ULN2003 IC. En la configuración real, este chip se utiliza todavía sin embargo es parte de un circuito del motor paso a paso que tiene LEDs nota que bobina paso a paso está siendo conducida en un momento dado. Un conmutador también fue agregado en consonancia con la batería y montado en la parte posterior de la caja base, con el fin de convertir fácilmente el sistema de control de encendido y apagado.
