¿Paso 3: Hacer el diseño de la caja, en 2D?
Para el diseño, empezar de dos maneras: éste es el diseño en 2D
Dibuja tu diseño en un paquete de dibujo 2D, como Adobe Illustrator o CorelDRAW. Cada uno puede de salida de los archivos de formato adecuado. Elegí Illustrator porque tengo y estoy experimentado con él.
Aquí está cómo:
- Primero determinar la forma general que se necesita y como se 'corta' - en mi caso yo sabía que quería aproximadamente 1" de alto y yo use 1/4" madera contrachapada abedul gruesa, así que me decidí en cuatro capas de 'cuerpo principal' hacer las paredes laterales cerradas y una quinta capa rellena completamente para un fondo. Esto fija las capas que deben extraerse.
- Configurar su paquete de dibujo a color RGB, no CMYK. Esto es fundamental para el láser (y otro dispositivo CNC) interpretaciones de sus líneas para diversos fines - corte y grabado 'codificadas' por el color que usted elija.
- Crea un contorno para el panel de materiales selecciona - he utilizado un panel de 17 "x 24" que caben bien en el láser de TROTEC modelo usado en nuestro TechShop. He añadido una línea de 17 x 24" que muestra el espacio disponible pero en mi caso necesitaba bastante un poco menos espacio en el panel, así que añadido otras cosas que quería cortar y todavía quedaba la madera. Este paso asegura que los cortes se ajustan en el material que tienes. Hacen de este contorno de otro color que el rojo o negro - mina hice verde.

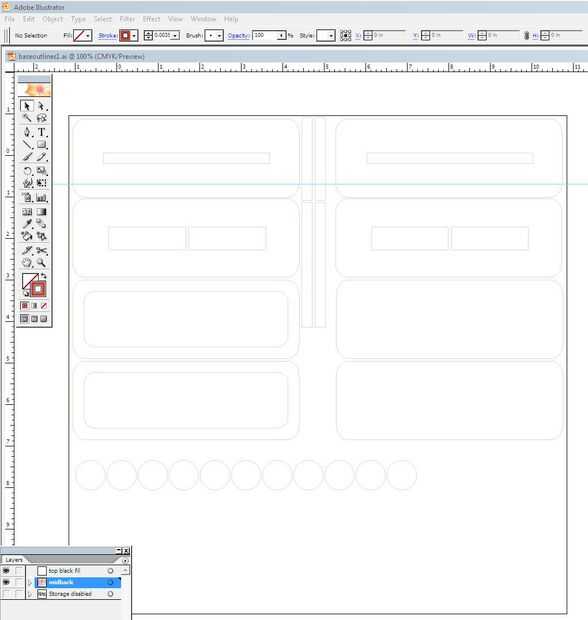

- A continuación empezar a dibujar cada capa (dentro del contorno), para que las piezas apiladas creará la caja que necesita. Arriba es un diseño que muestra un cuadro más complejo, pero las capas usé allí. Si empieza con una dimensión exterior y copiarlo, cada capa será el exacto mismo tamaño - luego agregar las dimensiones que son diferentes en cada capa (en este caso era el interior unos). Ponerlas bastante juntitas pero no tocar - he dejado cerca de 1/16 de pulgada entre las rodajas. También, considere configurar 'Grid' en que al ajustar capas a ajustar a la cuadrícula más cercana y asegurar dimensiones conocidas.
Las capas deben consistir en un fondo sólido, un conjunto de capas con las paredes exteriores de la caja con suficientes capas para hacer la altura deseada (altura de la capa espesor da el número de capas) y una capa superior que tiene una ranura para la inserción de la placa de acrílico - esta ranura debe dimensionarse para el material acrílico - en mi caso fue. 20" de espesor.
Las líneas de color de uso puro rojo (#FF0000) para tallar los contornos de. Si usted quiere también grabar algo, usar negro para esa línea. Por último, trazar las líneas de corte tan pequeño como puede hacer el paquete, mayor que cero; en mi caso Illustrator usa.25 punto como la opción de 'rayita'. Esto funcionó muy bien y es recomendado por TROTEC.
- Compruebe cada capa con los otros para asegurarse de que coinciden con los tamaños de la caja y cada otro. Este paso es más difícil, ya que tiene que imaginar las capas unas sobre otras para crear el cuadro que desee. Tee más complicada y artística, más difícil que podría ser el proceso.
- Guardar su diseño. Si utilizas otra aplicación que no está presente en el equipo de corte láser (TechShop tiene Illustrator y CorelDRAW como otros - Compruebe con ellos) puede exportar en un formato portátil para vectores como DXF.
