¿Paso 2: Hacer el diseño de la caja, en 3D?
Para el diseño, empezar de dos maneras: una es el diseño en 3D, se muestra a continuación:
Crear su diseño en un paquete de 3D, como Autodesk Inventor o 3DMax - su caja debe consistir en un fondo sólido, fuera de las paredes de la caja para hacer la altura deseada y una capa superior que tiene una ranura para la inserción de la placa de acrílico - esta ranura debe dimensionarse para el material acrílico - en mi caso fue. 20" material grueso para la ranura fue. 2" de ancho.
A continuación, exportar en un archivo 3D portable (.obj o stl) y luego abrirlo en Autodesk 123D - este programa gratuito permite cortar diseños de objeto sólido para exactamente el propósito que necesitaba. Elegir la rebanada más amplia y asegúrese de que usted coincide con el tamaño de la rebanada para el material que usted eligió - en mi caso creé un 1.25" de alto diseño y especifica las rebanadas en. 250".

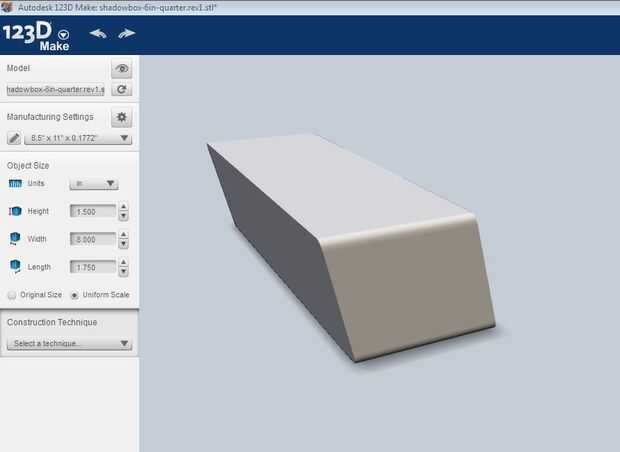

- Archivo de importación en Make 123D

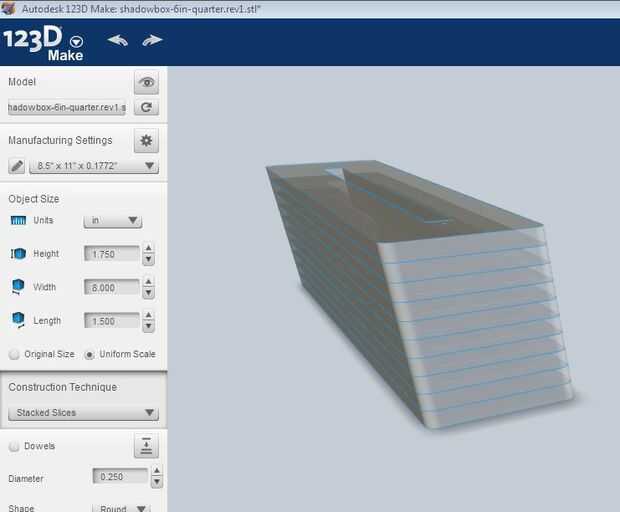

- Técnica de construcción elegir como 'Rodajas apiladas' - si el eje mal golpe gire el botón en la parte superior izquierda al lado del nombre de archivo, hasta llegar a los sectores correctos para su diseño. En mi caso, podría haber cortado en las dimensiones largo para conseguir más rebanadas más pequeñas, pero eligió rebanadas más menos.
- Modificar tamaño de Material en la parte inferior coincida con el grosor que usted eligió, y añadir también la anchura y la longitud de su material así 123D puede panelize los recortes en algunas hojas como sea posible.
- Utilice el botón Obtener planes para la disposición final lista para el corte, luego exportarlo - tenga en cuenta que colores de línea tendrá que ser ajustado en las preferencias de corte láser para que coincida con esta configuración. Más sobre esto más adelante.
