Director de planta de Arduino

Introducción

Hice este proyecto como un sistema de vigilancia de planta universal basado en Arduino. También se utiliza un escudo de arboleda que simplifica las conexiones a los numerosos sensores. Usted puede substituir fácilmente esto con conexiones directas a los pines de arduino para un factor de forma menor.

Cómo funciona

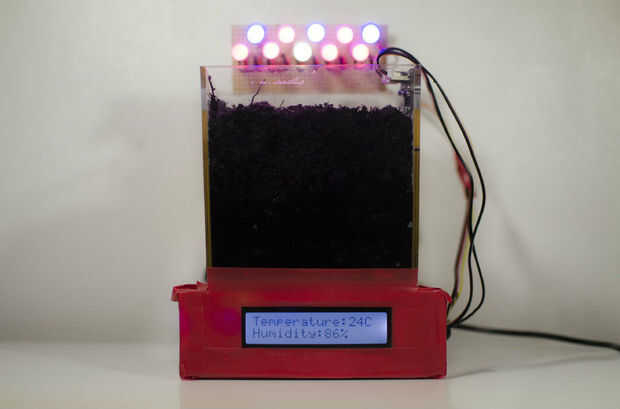

El sistema en basic toma una lectura de un sensor de agua y sensor de temperatura. Estas lecturas se muestran en la pantalla de LCD montada base. Si la humedad del suelo es crítica (se puede ajustar este umbral), la pantalla rojo y activar una bomba impulsada por la red y un relé. El arduino esto trata bombeo ciclo 5 veces por defecto antes de preguntar al usuario para llenar el depósito de agua en la parte posterior. Usé una bomba sumergible pequeña simplemente porque tenía él que miente alrededor de un proyecto anterior, se puede usar cualquier tipo. Pequeñas bombas peristálticas de DC pueden ser preferibles porque las partes internas no entran realmente en contacto con el agua.

Leí y encontró 8-10mm que LED debe usarse en lugar de las clases menos poderosas para una luz de crecimiento eficaz si usted no desea esto por la ventana. La matriz de luz consta de 10 LEDs RGB conectados en paralelo a la variación en el color de la fuente. (70% rojo, azul de 25%, 5% ámbar) Se trata de un contador de tiempo: 15 horas, 9 horas apagado.

Lo que necesitarás:

[Mayoría de las partes no está vinculada porque especificación dependerá de su ubicación y construir parámetros]

---CIRCUITO---

Arduino (Uno o más pequeños)

escudo de arboleda (opcional)

►10mm LED (yo usé 10)

►(RGB) LCD

Bloque ►Connection

►Vero/placa perforada

►Small bomba (la mayoría trabajan aquí, medidor de tamaño de envase de agua)

►el Sensor (detección de resistencia Variable, salida analógica)

Sensor de temperatura ►thermistor

►Relay (calificación depende de la bomba)

►Power fuente (deben caber exigencias para su arsenal del LED + arduino)

►Mains enchufe y cable

---CUERPO---

►Plastic contenedor Open Top (cubo) - envase del suelo

►Plastic contenedor Open-Top (cuboides) - depósito de agua

---BASE---

►Plywood, 5mm de espesor (dimensiones varían)
