Paso 1: Construir el circuito.
Conectar los sensores a los pines de abajo.
Conectar la pantalla LCD.
Conectar el relé.

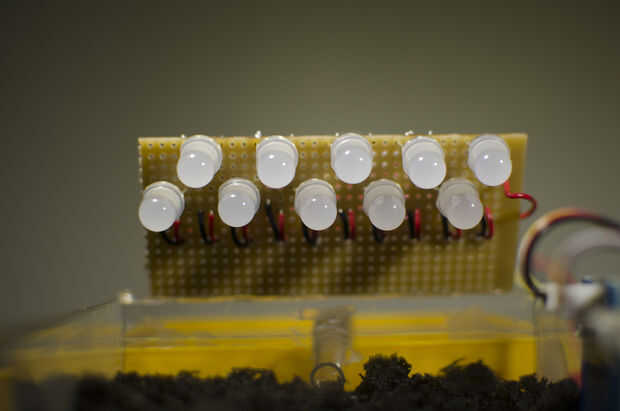

Soldar los LEDs. (Si usas LEDs serie como tengo, entonces usted simplemente superponen cada LED por un pin, para que el pin de salida va al pin IN y así sucesivamente - cables no se necesitan aparte de los cables positivos y negativos) Usé un perfboard, usando los rieles horizontales para traslapos. Entonces alimenta todos los positivos y todos los negativos a través de bloques de conexión a una conexión unificada a conectarse a arduino. Pero ten cuidado, instalar una suficiente fuente de alimentación (mina era 9V, 1200mA) antes de conectar los LEDs. Esto evita que extraer cantidades potencialmente perjudiciales de corriente de USB.
Si usas el escudo de arboleda, la soldadura sólo que tendrás que hacer es para la matriz de LED. Nota: he utilizado LEDs de serie. Si utilizas cátodo/ánodo común el cableado es diferente. La razón de esto es que cuando encadenado junto, LED serie aún puede alimentar variadas señales a través de la cadena. Es decir, rojo, rojo, amarillo.
Empezar por probar los sensores y pantalla LCD. Yo he suministrado un sketch de arduino de mi programa final, aunque le recomendamos crear su cuenta, especialmente si ha modificado partes de la construcción. Si usted elige utilizar el programa, aquí son los puertos que utiliza. He comentado las secciones donde usted puede cambiar estos parámetros.
►el Sensor - A0
Sensor ►temperature - A1
►LCD - "I2C" en grove, esto requeriría modificación para el uso directo de pin.
►Relay - D2
►LED matriz señal - D6
El paso final es Retire el enchufe de la bomba (si está utilizando red) e instalar conexiones en el relé:
RED DIRECTO → RELÉ → BOMBA VIVA
RED TIERRA → BOMBA
Le aconsejo que encierra el relé en su propio autónomo, envase sellado de silicona para seguridad (depósito de agua está cerca!). Si lo desea, puede utilizar un PowerTail aquí, pero no encaja en la base. Nota: No cierre el relé o aún de la soldadura de los cables, debe completar primero paso 3.
Compruebe todo funciona (excepto el circuito de la red), y estás listo para construir el recinto.
