Paso 3: Fije los tubos de GM para el alto voltaje de la fuente creó

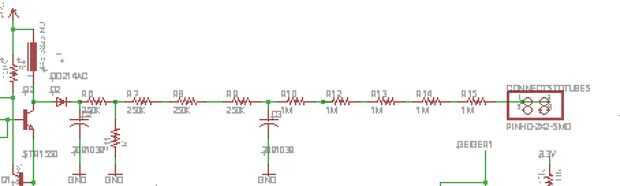

Compruebe a continuación, cuál es el grado de resistencia del ánodo para el tubo. Para el tubo de SBM20, se recomienda 20 MegaOhms. Esta resistencia limita la corriente a través del tubo y por lo tanto es generalmente muy alto. Que he dividido mi resistencia entre 4 resistencias de 250K (R7, R8, R9, R10) para limitar la caída de voltaje a través de cada uno (ya que mis resistencias no son clasificados para altos voltajes). Si usted tiene resistores de alto voltaje se puede usar una sola. R11 es opcional y se entiende por seguridad) (Realmente he acabado quitando minas en el extremo). Cuando se cambia apagado, una tensión grande permanecerá almacenada en el C2/C3. Goteará fuera lentamente basados en las propiedades de salida de la tapa, pero R11 acelerará drásticamente la fuga. En el lado positivo, esto significa que hay menos riesgo de lesión de choque si fueras a tocar el circuito unos segundos después de apagar la alimentación. En el lado negativo, esta resistencia reduce la tensión almacenada en el condensador. Usted podría elegir un valor significativamente mayor que 1M, si elige incluir como precaución de seguridad. No estoy seguro del propósito de la R6, pero fue incluido en mi esquema de referencia (citado en el paso anterior) así que incluido también. A continuación incluyo dos conectores SMD 2 x 2 separados para colocar en el ánodo y el cátodo del tubo de mi:
Nota: Usé conectores de 2 x 2 porque es todo lo que tenía. En realidad, sólo necesita dos 2 x 1 conectores (uno para cada uno de los dos tubos). También, se podría en teoría solo utilizar un solo conector de 2 x 2 para las dos entradas y dos salidas de los tubos, pero decidí separarlos ya mi tubos sería en un caso y los cables se podrían unir más fácilmente de esta manera.

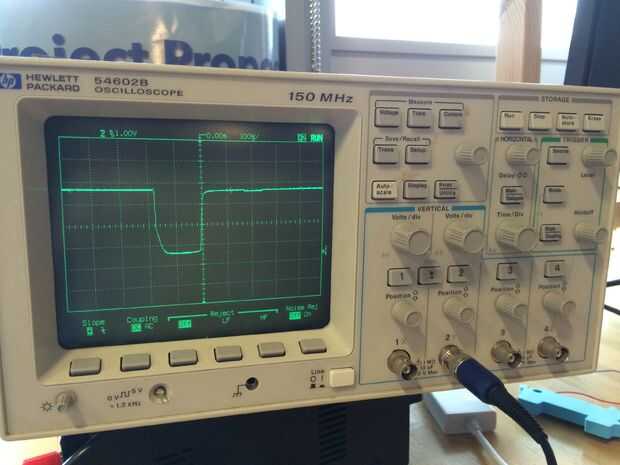

Si todo va bien, debería poder ver los pulsos a la salida del tubo en el osciloscopio como en la imagen de arriba. Estos pulsos deberían mirar bastante limpios y representan hits!
