Paso 4: Selección de la frecuencia objetivo
La tensión en esta entrada está lista por el convertidor A/D de microprocesadores, y de esta lectura el programa se configura para descifrar la frecuencia correspondiente. La gama de frecuencia que puede ser decodificada es entre 100Hz y Hz 2148.
El programa siempre lee la entrada Seleccione destino frecuencia después de la energía para arriba. Después de eso, la entrada Seleccione destino frecuencia es ignorada, a menos que la permiten de entrada Seleccione destino frecuencia es baja. Así, para realizar cambios en la frecuencia de destino durante la operación del programa, la entrada de habilitación debe ser baja. Debe mantenerse bajo para por lo menos 100ms, como la entrada está marcada al principio del bucle de programa. Una vez que la entrada se trae alta otra vez, el programa ignorará la entrada Seleccione destino frecuencia, y la frecuencia de objetivo en efecto será establecido mientras que el pin enable era baja.
Un divisor del voltaje se utiliza para establecer el correcto voltaje de entrada en el pin para seleccionar la frecuencia deseada meta. El voltaje necesario para fijar la frecuencia deseada se puede calcular como sigue:
V_target_frequency_select_input = VDD * (Target_Frequency -100) / 2048
VDD es la tensión de alimentación (generalmente 5 voltios). El intervalo válido de frecuencias para el programa como escrito es 100Hz a Hz 2148.
Así que, para una frecuencia objetivo de 1000Hz y la VDD de 5 voltios, el voltaje aplicado a la frecuencia de seleccionar entrada debe ser:
V_target_frequency_select_input = 5 *(1000-100) / 2048 = 2,2 voltios

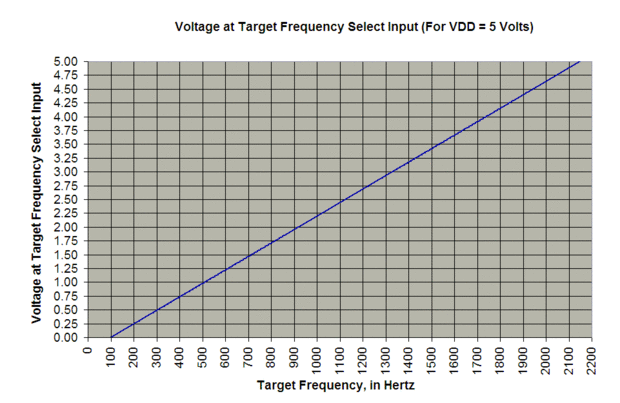

El gráfico abajo muestra la frecuencia de destino seleccionada versus voltaje en la entrada selección de destino frecuencia de VDD de 5 voltios.
La forma más fácil para ajustar la tensión está utilizando un divisor de tensión, como se muestra en el esquema. El voltaje en la salida de un divisor de tensión es:
Vout=VDD*[R4/(R3+R4)]
Los valores exactos de las resistencias no es crítica, sólo la relación de sus valores. Sin embargo, para evitar el ruido de disgustar a la entrada de selección de frecuencia, es mejor elegir los más bajos valores de resistencia. Como regla general, seleccione los valores que son ambos menos de 100 k ohmios.
También, un potenciómetro puede usarse en lugar de Resistores fijos, para proporcionar la capacidad de cambiar o ajustar la frecuencia de la blanco. Usar un potenciómetro con una resistencia de menos de 100 k Ohms.
