Destella luces de ferrocarril hecha con temporizador 555 (2 / 3 paso)

Paso 2: Construir el circuito

Construir el circuito en un protoboard primero, y luego romper el soldador y el perfboard.

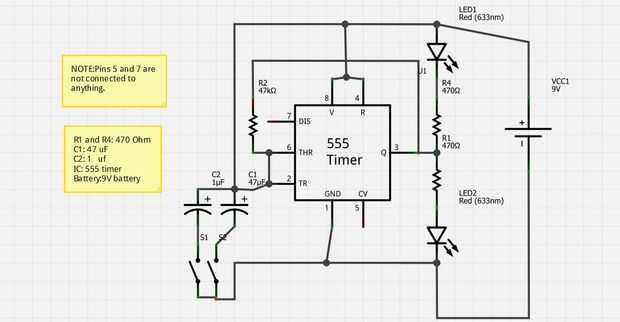

Puede descargar el archivo fritzing, o basta con mirar el diagrama del circuito aquí.
