Desarmado de la serie Roomba 400 y Fix U2/U4 carga (6 / 9 paso)

Paso 6: Cubierta de la Roomba y Bumper separación mecánica de chasis

Roomba puso de nuevo sobre sus ruedas, frente a este momento, entonces:

1 puesto que ningunos tornillos están conservando la tapa, suavemente Levante enchufes el ocho chasis levantando la tapa y presionando hacia abajo en el chasis en una secuencia de puntos alrededor del borde. No piensa en levantar la tapa de muy lejos, tiene un cable sujetado al chasis, o enganchado al chasis; y sus mirando hacia adelante 'dientes' participarán aún con piezas de parachoques.

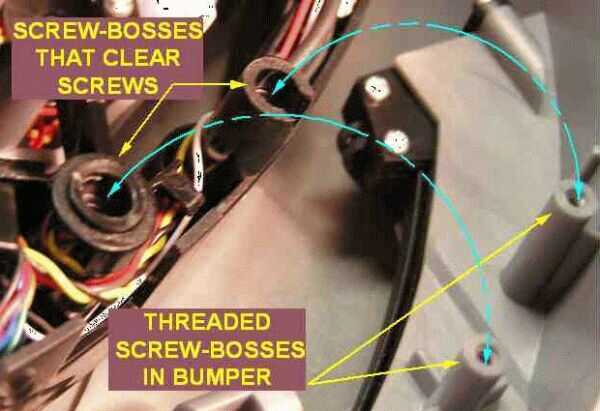

2. con la cubierta ahora libre para moverse hacia arriba, atención debe ser cambiado de puesto a la Asamblea de parachoques externa, puesto que su movimiento ascendente necesario no será bloqueado por los dientes de la cubierta. Comience en el extremo izquierdo del parachoques y levántela verticalmente. Mueva como sea necesario para Deslice aparte el tornillo-los jefes comprometidos. Existe la opinión de los jefes (como se ve después de parachoques y cubierta desmonta) conectado.

3. elevación provoca la separación deseada, permita que la cubierta de Roomba elevar a lo útil y trabajar su manera en el extremo derecho hasta que la Asamblea de parachoques puede ser quitada. Almacenar el tope de la zona de trabajo.
La tapa de la Roomba se al desconectarse y retirarse de la Asamblea. En preparación para esa obra, gire el Disco de extremo, de manera que enfrenta usted, hacia arriba.
