Desarmado de la serie Roomba 400 y Fix U2/U4 carga (2 / 9 paso)

Paso 2: Desconecta de mecánica

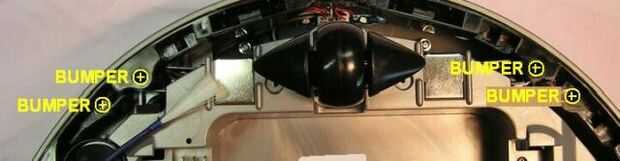

Para acceder al interior de un descubrimiento #4210, retire el Bin ensamblaje, luego vuelta Roomba en él está de vuelta y quitar el protector de cepillo, cepillos principales (con cojinetes de extremo) y batería. Coloque las piezas retiradas de la zona de trabajo. Remueva los 4 tornillos de tope. Con la rueda delantera más cercana, mira en el borde del inferior del parachoques y observe los cuatro tornillos, marcados "Tope" en la siguiente imagen (y que están en la mitad una pulgada agujeros profundos) dos justo en frente del cepillo twirly y dos al otro lado. Para acceder al interior de un descubrimiento #4210, retire el Bin ensamblaje, luego vuelta que Roomba en él está de vuelta y quitar el protector de cepillo, cepillos principales (con cojinetes de extremo) y batería. Coloque las piezas retiradas de la zona de trabajo. 2. deshacer (#1 Phillips punta) los cuatro tornillos y la vuelta Roomba momentáneamente para que caigan sobre su mesa de trabajo. (esperemos que cubierto con una toalla, para evitar que rebote). 3. Coloque los cuatro tornillos en algún lugar donde no se pierden y tenga en cuenta que son un poco, pero visiblemente más delgado que los otros tornillos que van a quitar, así que no mezclan.
