Desarmado de la serie Roomba 400 y Fix U2/U4 carga (3 / 9 paso)

Paso 3: Sacar la cubierta.

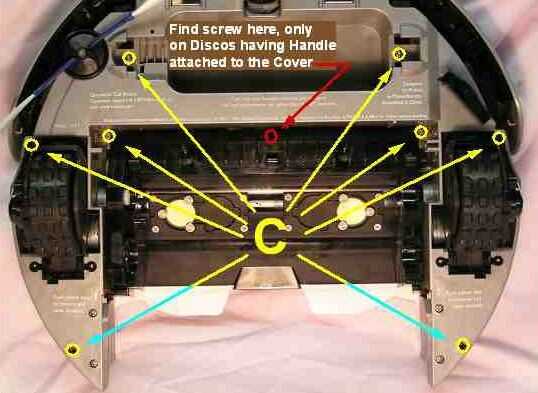

1. con un revés de Roomba con su rueda delantera hacia usted, nota los dos tornillos que están entre cada punta de la negra parachoques y la parte delantera de la rueda de cada lado. 2. Si se coloca el Disco con Fender-faldas extraíbles (que es porqué estos tornillos deben ser largo) estos dos tornillos se necesitan aflojar sólo cuatro vueltas (cada uno se quedará con su falda), y la tapa ya no se conectará en esos dos puntos. Con faldas, los tornillos son de 13 mm de largo y son tan diferentes a todos los demás en este conjunto de ocho. Sin faldas presentes, son todos la misma longitud. 3. a continuación Quite los dos tornillos de la cavidad de la batería. 4. entonces los dos tornillos profundo frente a cada extremo de la cubierta de cepillo negro (colocada entre el tornillo que acaba de tomar hacia fuera y donde que Tornillo largo era). 5. mientras trabajaba esta fila de izquierda a derecha, echa un vistazo en el Mid-span para verificar que no hay ningún tornillo en una posición central. Si uno se encuentra, también debe ser eliminado. 6. luego, mira el back-end de la Roomba y cada lado de donde se adapta a la papelera, verás un tornillo que está hundido más profundo en un agujero que los otros dos tornillos que verás... Quite sólo los dos tornillos hundidos... invertir Roomba y saque los tornillos. 7. de la tapa principal debe tener seis tornillos cortos y dos largos, contarlos para asegurarse de que estén todos fuera [a menos que dos permanecen en sus faldas, o uno se encontró en el centro de la cavidad de la cubierta del cepillo], luego procederán... 8. Coloque los ocho tornillos en algún lugar donde no se pierden y tenga en cuenta que tienen diferentes longitudes, tan utilizan un plan para correr la memoria para guardarlos, un esquema que garantice que se remontan en los mismos agujeros de profundidad desde que llegaron.
