Deporte de aluminio X helicóptero marco de diseño para resistencia, lightwieght y fácil. (1 / 8 paso)

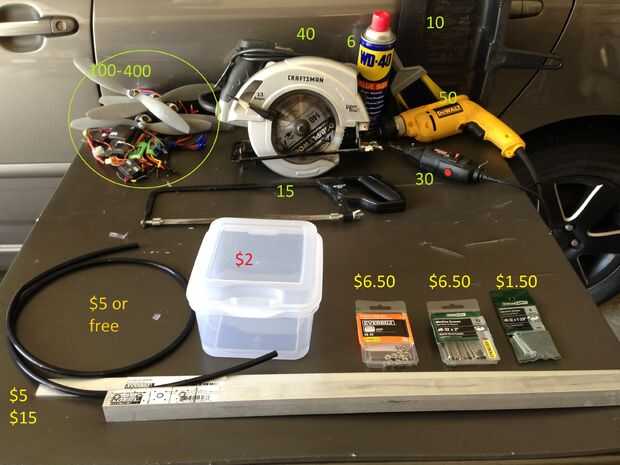

Paso 1: Materiales y herramientas

Materials(Parts)

• Aluminum1 "x 1/8" x 72"(principales soportes y brazos)
• Barra de aluminio 1" C o 1" cuadrado tubo (C necesaria pero sólo tenía tubo cuadrado) - 4" longitud (soportes del motor)
• Caucho o tubería plástica de PVC con ID >. 15" y OD <. 4"
• 18AWG o similar hilo, 10 pies es buena. No necesita ser aislado.
• tornillos de máquina #8-32 curso, 1,5 pulgadas de largo, 1.2 mínimo (x 8)
• tornillos de máquina #8-32 curso, 2 pulgadas de largo (x8)
• #8-32 tuercas (x20)
• Cinta adhesiva transparente y regular cinta transparente de doble cara

Tools(Required)

• Taladro y brocas, (Ryobi 23 pieza negro conjunto es bueno)
• Dremel y un conjunto de ruedas, de corte preferentemente la velocidad controlada.
• archivo de metal de 1/8"
• Algunos bloques de madera para el corte y perforación en.
• Extractor o área al aire libre
• Impresora - imprimir plantillas
• Rayar la lezna o punzón para la fabricación de Punzones de centro.
• HMMER
• Sharpie punta nueva o fieltro similar marcador de la punta
• Cuchilla Xacto o la caja de

No se requiere pero ayuda a

• Sierra, Sierra de mano o circular para cortes rectos mking.
• WD-40 es bueno para la lubricación de aluminio y manteniendo sus taladros y sierras afilados ya.

Electrónica

Depende de usted! Hice mi propio mazo que es simple calibre 14 o 16 cobre con conectores de bala soldados a él. Te voy a mostrar, pero el cableado y la electrónica parece ser diferente para cada persona, así que lo dejo a usted, pero aquí están algunos recursos. Ver PDB (tablero de distribución de energía), o ver mi video para el arnés de cableado (https://www.youtube.com/watch?v=-4foev6hjJk) puedes ver el arnés con las 4 esquinas y el conector de la batería, uno para cada polaridad. Torcerlos ayuda un poco con interferencia brújula pero no el importante todavía.

Asegúrese de que los cables que usas pueden manejar la corriente. PDB la mayoría son menores de 80 y más afición mazo son para alrededor de eso. La gente puede mentir así que tienes que probar los componentes críticos.

Vuelo

Si usted es nuevo a volar tener cuidado sino disfrutarla. Con la electrónica de hoy, hay un montón de posibilidades para robots RC y aviones teledirigidos. Es emocionante para expertos, aficionados y personas que nunca han volado antes con un brillo en sus ojos. Si consigues llevar y lastimarse u otros que no sólo pondrá usted mismo para el dolor, dolerá cada otro experto, aficionado y persona que se acaba de empezar con ese mismo brillo en sus ojos, así que tenga cuidado y responsable. No seas ese hombre que fue asesinado por su quadcopter. Divertido, dando bastante tiempo.
