Deporte de aluminio X helicóptero marco de diseño para resistencia, lightwieght y fácil. (4 / 8 paso)

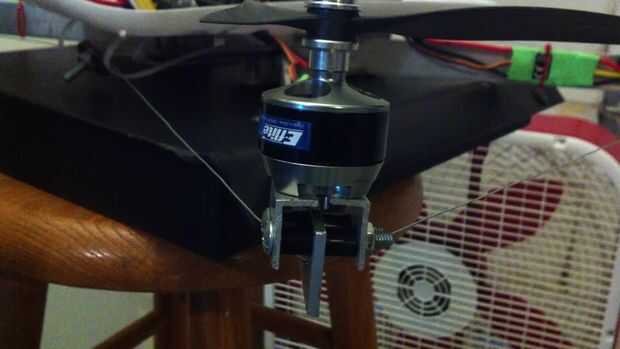

Paso 4: Soportes del Motor

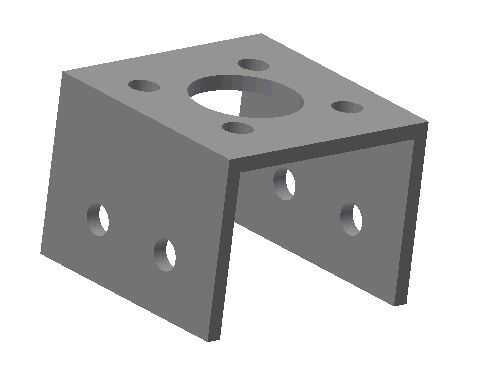

Usando la barra de aluminio de espesor 1" 1/16 pulgada, primer corte de un lado para que sea un canal de C. Usted puede comprar un canal de C también pero no he podido conseguir uno.

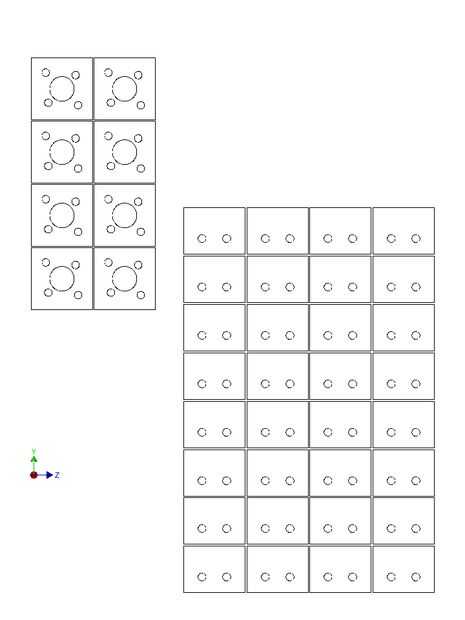

Cortar 4 1" cubos largo, utilice el montaje del motor suministrado por el motor Manufacturing en los montes y use el rotulador para marcar donde están los agujeros. Centro de perforación piloto y ellos entonces 7/64, entonces 9/64 y para el motor un poco más grande y achaflanar los bordes así su descarga. También hay una plantilla para su conveniencia.

El centro es.45 pulgadas así intensificar a través de los bits hasta llegar a la más cercana sin pasarse y luego usar un archivo o accesorio lijadora para hacerlo más grande hasta que el motor se adapta sin raspar cuando se convierte. Los agujeros son tan cercano que podría se superponen un poco, pero funciona bien que este metal es muy fuerte.

Hacer los orificios laterales que se montan en el brazo. Son.4 pulgadas aparte y 11/64 ancho. Intente poner un bloque de madera de 7/8" dentro para no doblarla al martillo y taladro. piloto, taladro y tamaño final. También se trabaja un vicio o un borde de la mesa.

Achaflanar o desbarbar (avellanado) los agujeros un poco justo en el exterior y un poco más en el interior, si usted puede conseguir allí, si no, no te preocupes. Si es más fácil trabajar con ellos, realmente se puede cortar por la mitad y será un gran trabajo y podría tener un efecto de amortiguación de vibraciones.

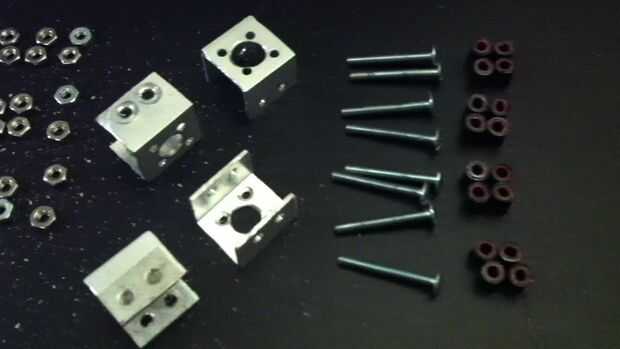

Los tubos de PVC o caucho deban ser exactamente 3/4" de largo y cortar por la mitad (mantenido en pares) tan realmente 3/8" de largo

Necesita 4 para cada montaje. hacer extras y ponerlos en una bolsa. La razón para el corte de 3/4 y luego por la mitad, es que si hay alguna diferencia entre las longitudes, mantendrá los motores rectos si mantiene los pares juntos en cada tornillo.

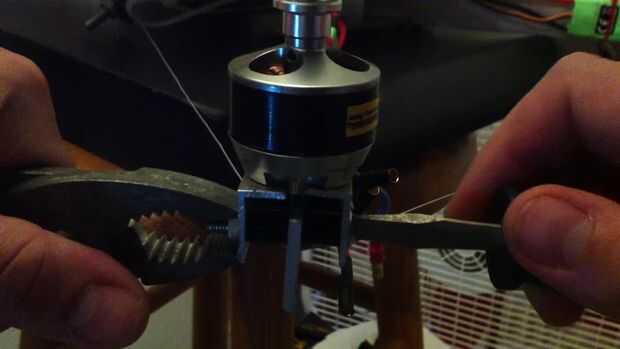

Si no es con tuercas threadlocking entonces doble cara cinta en la parte exterior de los soportes donde el brazo tornillos go, para que las tuercas no sacudiéndola. A otros les gusta utilizar Loctite o trabamiento que es una buena idea que no creo que de... cinta es reutilizable y en mi teoría da un cojín pequeño cuando usted apriete por lo que podría funcionar también. Vamos a ver.

actualización: trabajos de la cinta. me estoy poniendo las tuercas de fijación para probar aunque cuestan un poco más...
