Paso 4: Depuración en el Banco

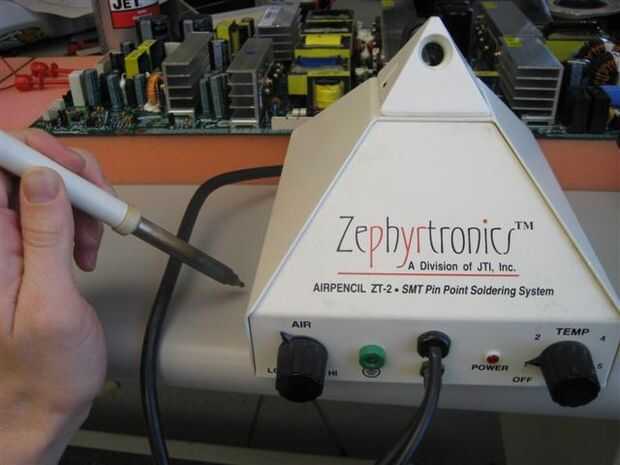

La prueba que el actual modo pwm control chip(KA3883) era la fuente del problema vino de calefacción solo esa parte con un lápiz de aire caliente y viendo la tensión Va a subir a 60V y enfriamiento el control chip(KA3883) con una lata de aire comprimido y viendo Va volver a cero. La parte es defectuosa y por cualquier motivo responde al choque térmico. Esto podría haber indicado una Junta de soldadura fría, pero después de comprobar, los empalmes de la soldadura parecía finos. Diagnóstico: KA3883 defectuoso.
Información adicional:
El tablero de la fuente de alimentación se desconecta fácilmente quitando unos diez tornillos y desconectar los conectores de ocho.

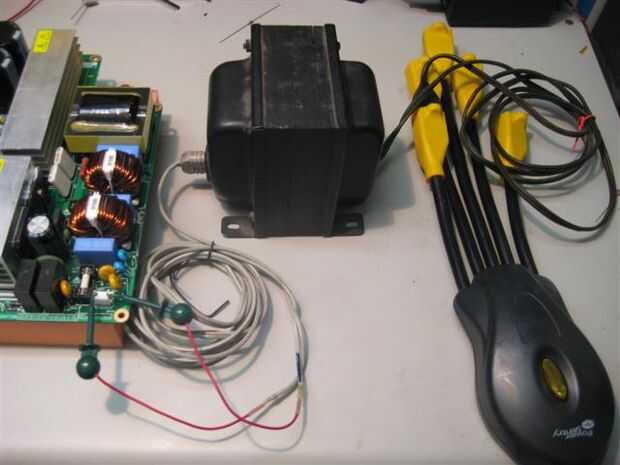

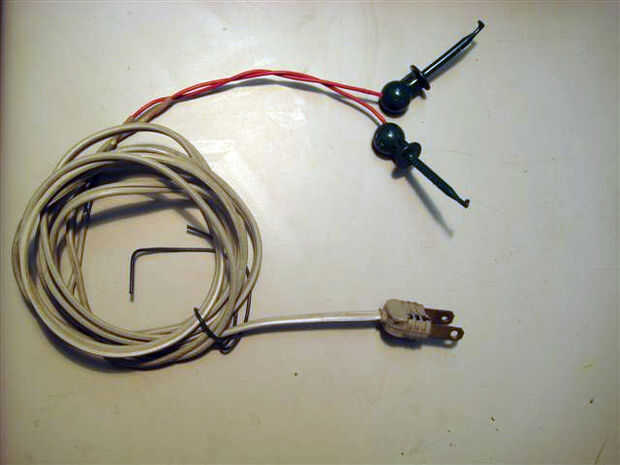

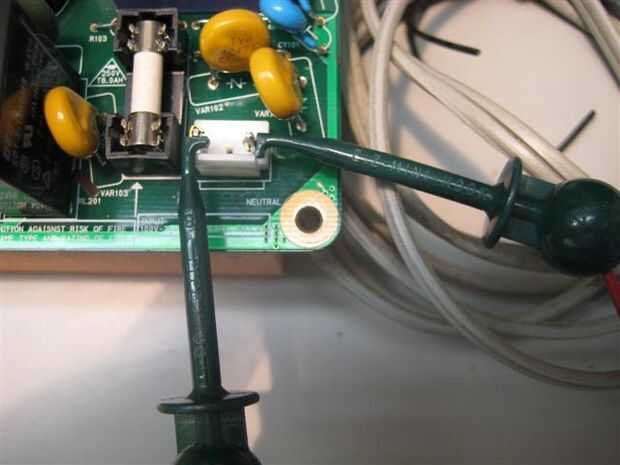

Si usted desea probar la Junta en el Banco, lejos del resto de la TV), debe utilizar un transformador de aislamiento. Enchufe en un lado del transformador de aislamiento a la pared y luego en la Junta que un cordón de suicidio conectado al otro lado del transformador. Esto es así no mueres.

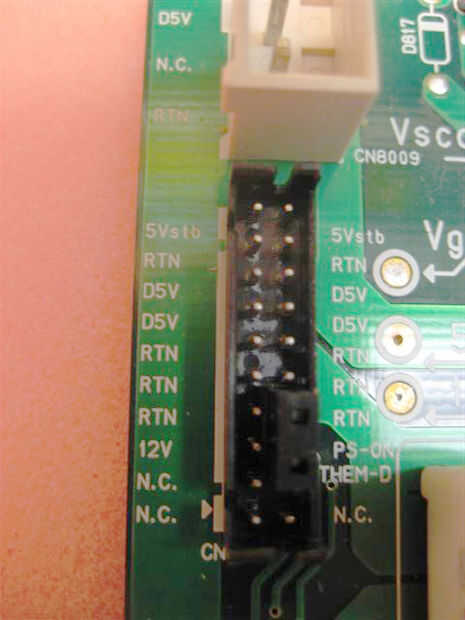

¿También necesita saber cómo activar el tablero sin el control remoto, derecho? Esto se hace simplemente conectando el pin "PS-ON' (que se encuentra en el conector CN8007) a tierra (es decir el pin de la RTN). Usé un pequeño puente a corto frente al PS-ON en RTN. Sólo puede dejar el puente allí y utilizar una regleta para encender y apagar todo.

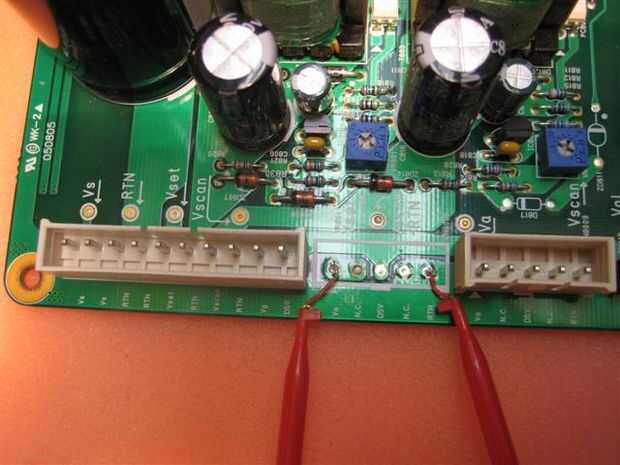

Trazado de gran parte de los circuitos relevantes para asegurarse de que sabía lo estaba sondeando y así pude depurar el circuito Va. La notación excelente diseño y serigrafía en el tablero de Samsung fue muy útil. El circuito Va sobre todo está dentro de las partes numeradas de 500's, es decir U501 C501, R501, etc.. Si vas a cualquiera de estas partes con la Junta de la sonda alimentado se debe usar un transformador del aislamiento no electrocute usted mismo o destruir la Junta, especialmente si usted está utilizando un osciloscopio o algo que no es alimentado por batería.
