Dell W5001C 50" plasma fijo (3 / 6 paso)

Paso 3: Probar la fuente de alimentación

Static Electricity Warning
Algunos de los componentes en la alimentación son los circuitos integrados CMOS y por lo tanto son sensibles a la electricidad estática. Antes de tocar la placa de circuito, hacer que el televisor esté desenchufado. Entonces, toco una pieza de metal en la parte posterior del televisor que esté conectado a tierra, es decir, parte de la estructura de metal o uno de los tornillos o postes de montaje de la Junta de suministro de energía. Esto disipará cualquier electricidad estática almacenada por el cuerpo y descarga a tierra. CUIDADO!!!!!! Esto debe hacerse sólo con el televisor apagado y desenchufado. De lo contrario, uno podría tocar algo con alto voltaje y recibir una descarga eléctrica. En particular, a mantenerse alejados de los grandes disipadores de calor con las pegatinas amarillas les indica alta tensión.

Resumen

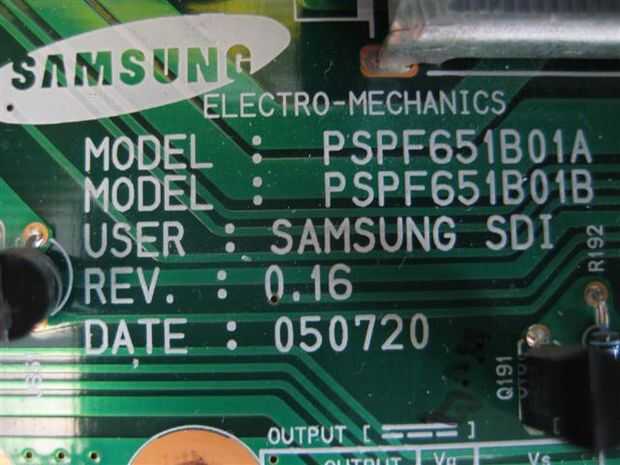

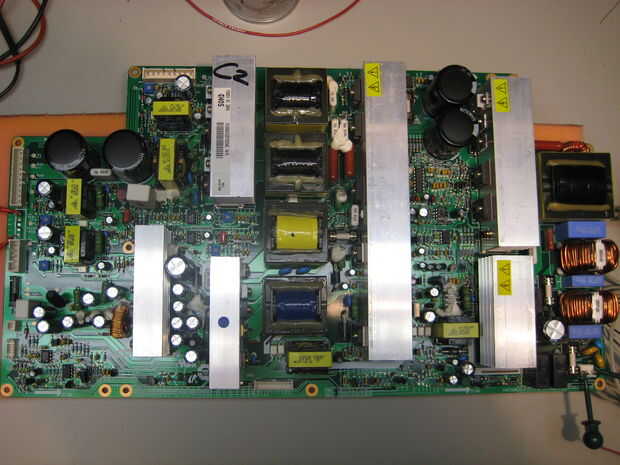

La alimentación es la gran placa de circuito en medio de la TV. Tiene muchos transformadores, grandes condensadores y un par de IC. Hay ocho conectores de conectar la fuente de alimentación a otras placas de circuito impreso en la TV. Mirando más de cerca, uno puede ver que el poder supply(Model#:PSPF651B01A) es fabricado por Samsung, como es la propia pantalla de plasma. La alimentación proporciona unos diez diversos voltajes; 190V,-180V, 60V, etc para la pantalla de plasma así como 3, 3V, 5V y 12V para la lógica y la electrónica digital.

La placa de circuito de suministro de potencia contiene una gran cantidad de información, incluyendo su número de parte y una tabla de los voltajes diferentes produce a lo largo de sus nombres de la señal (Va, Vscan, Vstb, etc.). Puntos de prueba para todos estos voltajes existen en el lado izquierdo del tablero (mirando a la fuente de alimentación como se monta en la parte posterior de la televisión).

Como se prueba

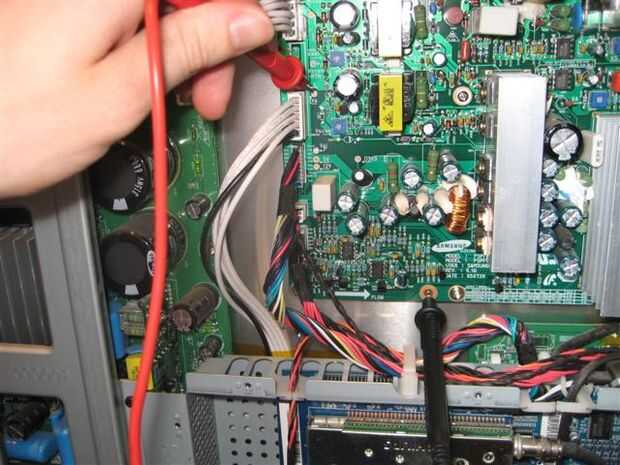

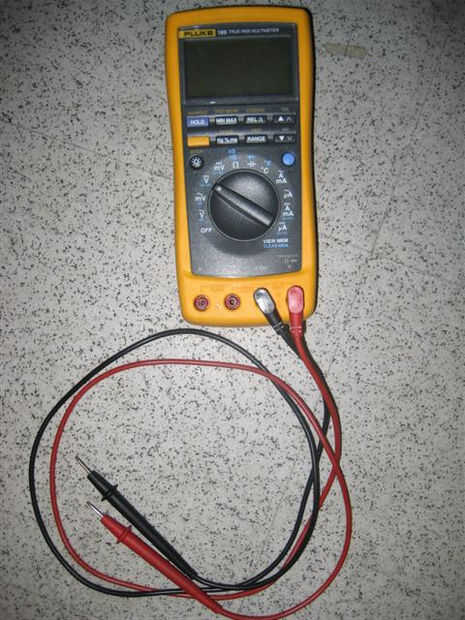

Usé un multímetro para probar los voltajes en los testpoints con la TV encendida. ¡¡¡Ten cuidado!!! Por supuesto es altamente peligroso ya que ocurren altos voltajes en la fuente de alimentación y el televisor no iba a ser escurr con la parte posterior. Tocar ciertos puntos en la fuente de alimentación mientras esté alimentado puede matarlo!!!!!! Para estar seguro, no toque nada dentro de la televisión mientras está conectado. De hecho, si usted no sabe lo que está haciendo, simplemente parar aquí. No punto de quitarse la vida en una TV estúpido.

Si te atreves...

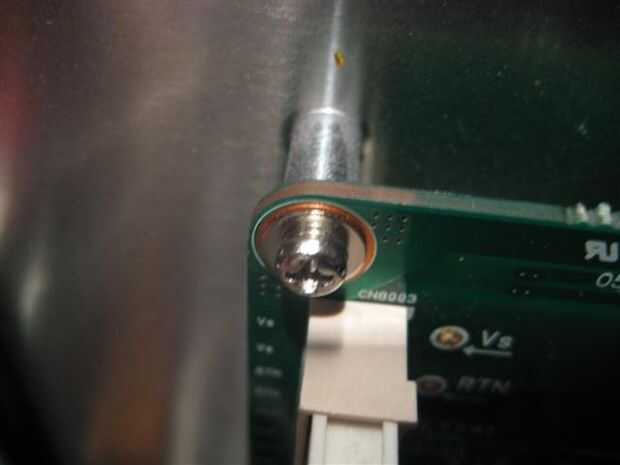

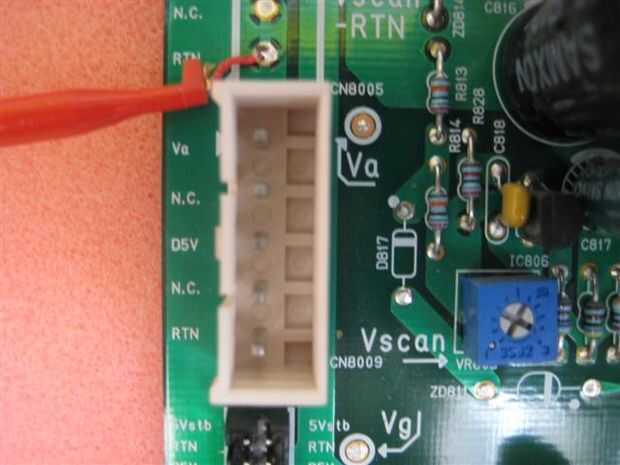

El nodo RTN (visto en la serigrafía en la parte superior izquierda connector(and others)) es básicamente el punto común de puesta a tierra y está conectado a tierra, el metal brillante de la pantalla de plasma y metal montaje clavijas que se monta la fuente de alimentación a tierra. El plomo negro o negativo de su multímetro debe sujetarse a este punto. Sólo había clavado la punta de prueba negra en uno de los pernos de montaje y dejarlo colgar (del camino) por lo que pude probe con el cable other(red) del multímetro con una mano.

Comenzar con el TV desconectado y apagado. Conecte el negativo o el cable negro del multímetro a cualquier poste de montaje cerca del tablero de fuente de energía. Ahora Conecte el televisor y asegúrese de que no explota. Ahora en la TV con el control remoto y otra vez Asegúrese de que nada explote. ¿Es la pantalla en blanco? Si por lo tanto, buena. Usted será capaz de sondear los puntos de prueba en la fuente de alimentación para determinar qué voltaje no se está produciendo. En mi caso, fue Va que se supone que es de 60V. Asegúrese de hacer un buen contacto entre el testpoint y la punta de prueba de multímetro. Si el contacto es pobre, puede ser la lectura de voltaje que está fluctuando entre el voltaje de Spec y algún voltaje inferior. Por ejemplo, si el voltaje de la SPEC es 180v, no presionando duro conectar la sonda y del punto de prueba podría resultar en una lectura que deambula entre 180v y 50v.

Si todos los voltajes son suministrados y dentro de especificaciones (como se muestra en la tabla de voltaje serigrafiado de la fuente de alimentación que se muestra en la cuarta foto abajo), su alimentación es muy probable que funcione correctamente. Su problema reside en un área diferente. Muchas personas han mencionado un problema con su Y-Buffer, placas de circuito impreso que flanqueaban los lados izquierdo y derecho de la pantalla de plasma. En concreto, whitby905 (véase la sección de comentarios) ha encontrado que la inferior izquierda Y-Buffer fue ponerse en contacto con la pantalla de plasma metal forro y habían puesto en cortocircuito hacia fuera. Si Desprotege el suministro de energía, mire y huela por cualquier indicación de que alguno de los Buffers Y se pone en cortocircuito para el caso. Que tenga que eliminarlos y ver en la parte posterior para puntos de soldadura en cortocircuito. No tengo ninguna foto de esta situación además de la de whitby905 en la sección de comentarios.

Mi problema era con el voltaje Va de la fuente de alimentación así que voy a seguir discutiendo en la siguiente sección "Depuración en el Banco."
