Paso 5: Cambiar el chip del controlador

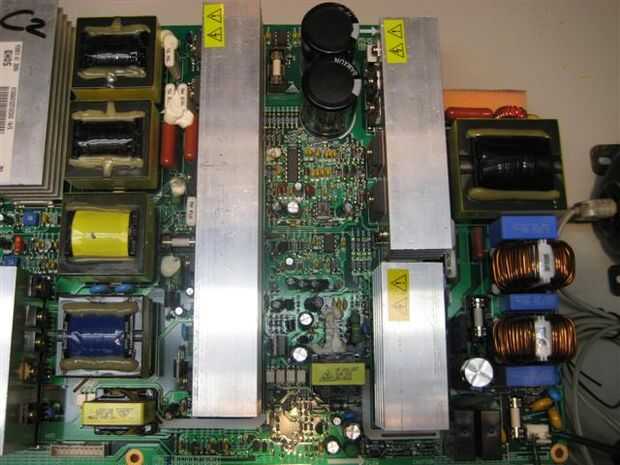

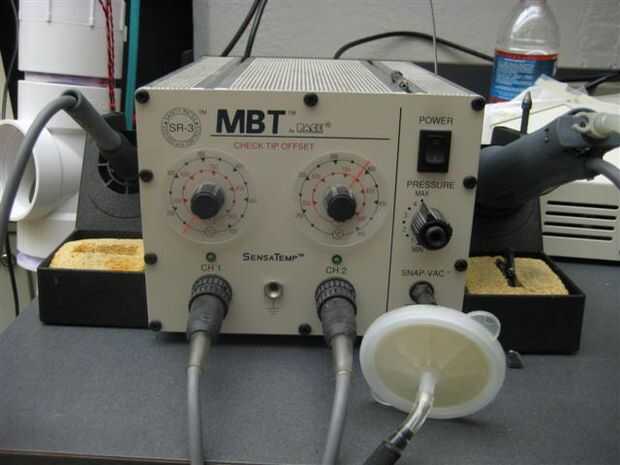

Un método consiste en retirar el chip por deshacerse de la soldadura que sujeta en su lugar. Uso una soldadura Estación desoldering de lechón (si tienes acceso a uno) o mecha de soldadura para quitar la soldadura luego saque el chip entero. Cuidado con la mecha de soldadura. Si usted calienta encima de un cojín demasiado, se elevará una traza, destruyendo con eficacia el tablero. Es muy difícil así que con la mecha de soldadura.

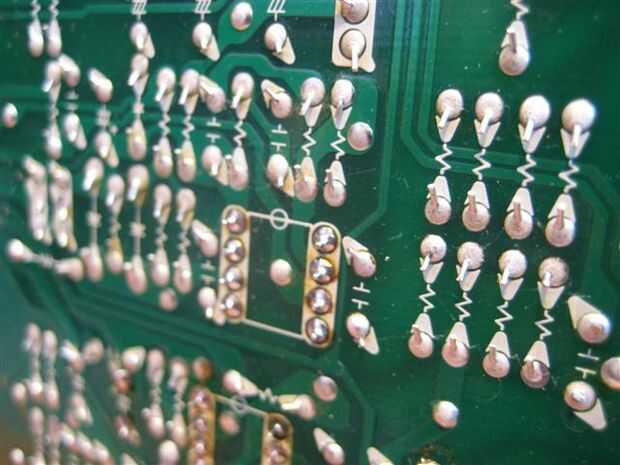

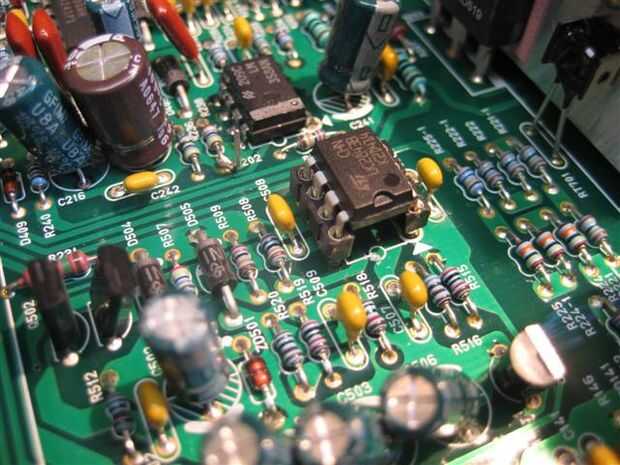

Usé la estación desoldadora para limpiar los orificios de plomo. Luego, une los zócalos SIP a la parte nueva, colocada en posición, viró la parte por soldar los pines 1 y 8 para mantenerlo en su lugar y luego soldar el resto de los pines. Los zócalos de la razón para utilizar el SIP y no un zócalo de 8 pines normal es porque el ancho de los agujeros es inusual. Piezas de inmersión suelen 300mils amplio sin embargo el ancho utilizado en esta tabla para las piezas de inmersión es sobre 340mils (cuando digo ancho que me refiero a de decir el centro del agujero del pin 1 al centro del agujero de perno 8.) No encaja en una toma normal de DIP de 8 pines, por lo tanto, con dos tiras de la SIP. Sin embargo, mhra08a ha usado Radio Shack 8-Pin IC retención contacto (modelo de $0,48: 276-1995 catálogo #: 276-1995) con éxito.
Método mejor (si no tienes una estación de desoldar)

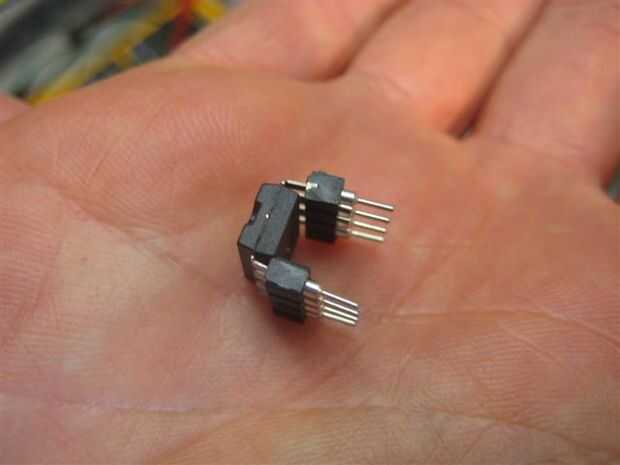

Sugiero simplemente cortar las puntas de la parte vieja y soldar en una tira de 0,100" pitch zócalos SIP a los conductores viejos que quedan que sale del tablero, es decir una tira de 4 en un lado y otra tira de 4 en el otro. Trate de digikey ED7064. Así, no hay desoldar y tendrás una toma de allí para hacer más fácil si tienes que reemplazar la pieza otra vez. Debe ser muy cuidadoso al usar un cortador pequeño para cortar los cables desde el chip (esta es la forma más sencilla de hacerlo sin embargo). La acción del cortador empujará al lado, poner un montón de tensión en el agujero que el plomo se suelda en el plomo y el chip. Otra vez, puede ocasionar daño de la placa de circuito.
Nota también el método de jackohound que describe en la sección de comentarios:

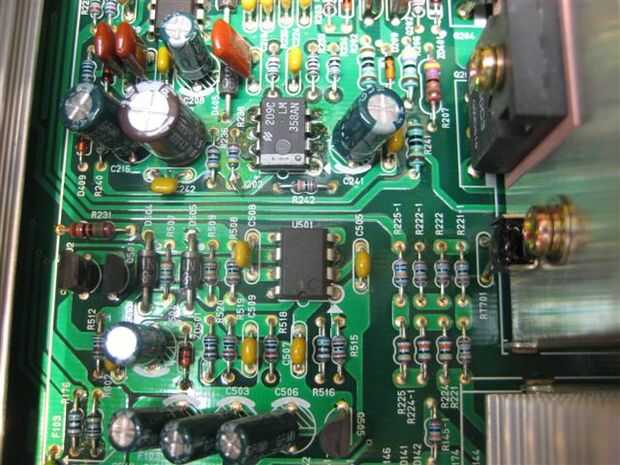

"Como no tengo una estación de desoldar o un recorte del cortador lateral bastante pequeño los conductores U501, utilizan una herramienta Dremel con un disco de corte muy pequeña para cortar con cuidado enseñar de los cables desde el chip antiguo. Esto requiere una mano firme, pero evitó poner presión en el tablero. He quitado el antiguo cuerpo de chip y utiliza una mano desolderer por resorte para quitar soldadura de cada uno de los agujeros".
Después de retira el cuerpo del chip, puede soldar los conectores SIP les. Ten cuidado porque cuando te toque el soldador al plomo también se derrite la soldadura en el agujero del plomo y el plomo puede mover, caer o martillo a un lado. Usted podría intentar primero soldar que un alambre sólido para los cuatro conduce de un lado para mantenerlos en posición como usted soldar los conectores SIP.
Asegúrese de que instalar la nueva pieza con la orientación correcta. De lo contrario usted probablemente a quemar un fusible en el tablero (mejor de los casos) y puede tomar algunas otras partes.
