De resistencias a los códigos de Color de ICs (2 / 12 paso)

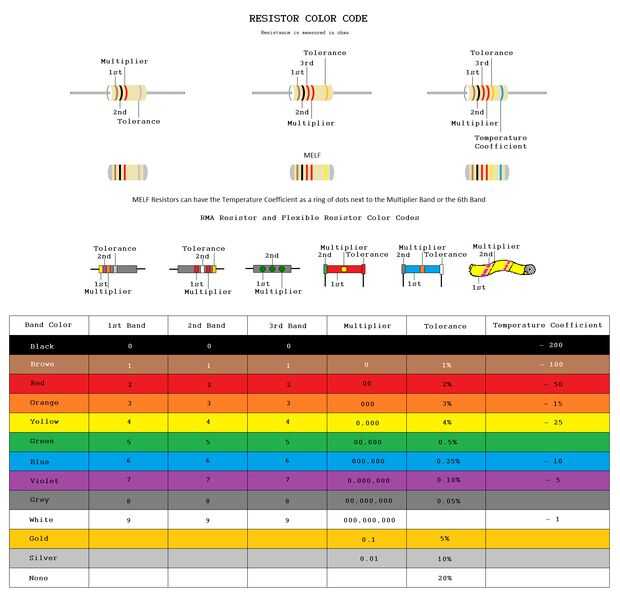

Paso 2: Códigos de colores de resistencia

Toda la resistencia se mide en ohmios (Ω), resistencias menores a 1 ohm se llaman miliohmios (mΩ). Resistencias de 1 ohmio y pero bajo 1.000 ohmios generalmente se llaman ohm (Ω). Resistencias de ohm 1.000 pero menos de 1.000.000 ohmios generalmente se llaman kilo ohmios (KΩ). Y resistencias de 1.000.000 hasta se llaman mega ohm (MΩ).

Más resistencias codificadas por color se leen de izquierda a derecha con una brecha y la tolerancia a la extrema derecha. La primera banda de color de la izquierda es el primer dígito significativo. La segunda cifra significativa es la segunda banda de color de izquierda a derecha. El multiplicador es la tercera banda de color de la izquierda, y la tolerancia es la cuarta banda de color en la derecha. Sin embargo no todas resistencias leer de esa manera.

Mayores resistencias pueden tener sólo tres bandas a la izquierda con ninguna banda de color a la derecha, haciendo que su tolerancia 20%.

Con cinco resistencias de banda la tercera banda de color es la tercera cifra significativa, la cuarta banda de color es el multiplicador y la quinta banda de color en el extremo derecho es la tolerancia.

Seis resistencias de banda tienen la sexta banda junto a la tolerancia o donde la tolerancia debe ser con la tolerancia al lado del multiplicador y la banda sexto es el coeficiente de temperatura.
