Código de color Resisitor

en código de colores de resistencia

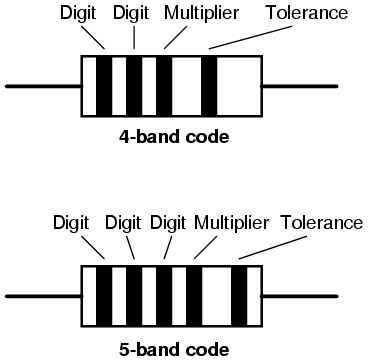

en primer lugar tenemos la resistencia de 4bands

en este el primer 3 bandas están cerca y no sea que uno está lejos...
ultima banda de uso de la tolerancia.

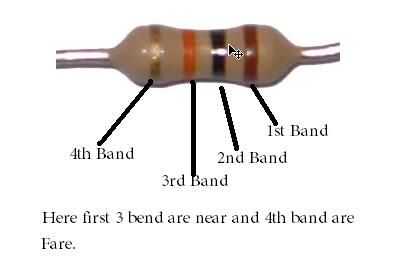

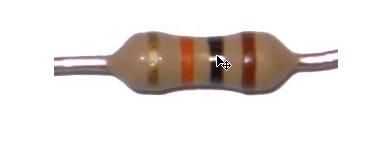

La resistencia se muestra en la Fig.

1 banda es de color marrón
Banda 2 es negro
Banda 3 es naranja

4 banda es oro

Ahora,,,
1ª y 2ª son dígitos
por lo tanto,

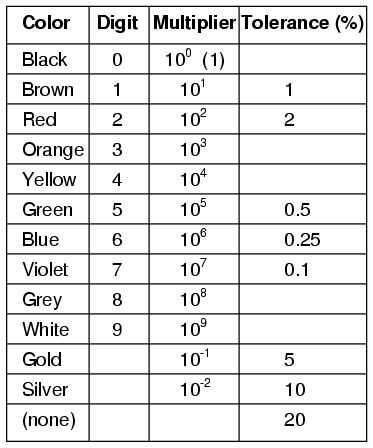

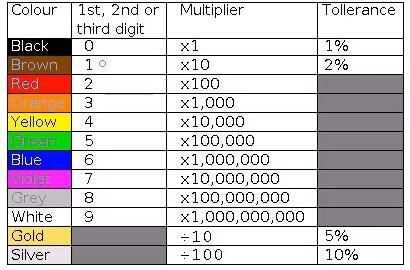

1 venda es marrón número de mesa es 1
Banda 2 es de color negro número de tabla es 0

así se toma 10

ahora

banda 3 es multiplicador
valor de naranjas es 1000

por lo que

10 * 1000 ohmios

10 k ohmios es el valor de resistencia

4 º banda tolarence es 5%

10 k ohmios con tolerancia del 5%

Ahora puede tey por su auto

y por este link

http://www.dannyg.com/examples/Res2/resistor.htm

Etiquetas: Electrónica
