Colores

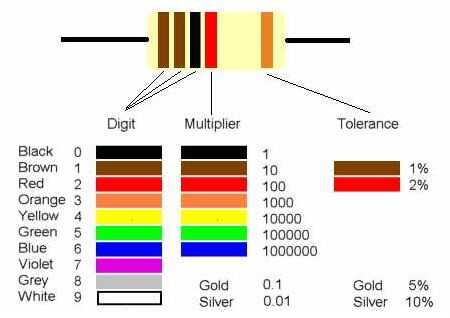

Esta es la tabla con los colores y números. Como puedes ver son:
- NEGRO: 0
- MARRÓN: 1
- ROJO: 2
- NARANJA: 3
- AMARILLO: 4
- VERDE: 5
- AZUL: 6
- VIOLETA: 7
- GRIS: 8
- BLANCO: 9
Pero esto no es para todos los colores. De derecha a izquierda al segundo color es multiplicador. Cifras de los primeros colores deben multiplicarse con el número de este color.
- NEGRO: 1
- MARRÓN: 10
- ROJO: 100
- NARANJA: 1000
- AMARILLO: 10000
- VERDE: 100000
- AZUL: 1000000
- ORO: 0.1
- PLATA: 0.01
Y el último color: esto es la tolerancia. La tolerancia es la precisión de la resistencia y se da como porcentaje. Por ejemplo un resistor de 390 con una tolerancia de ±10% que tienen un valor dentro del 10% de 390, entre 390-39 = 351 y 390 + 39 = 429 (39 es el 10% de 390).
- MARRÓN: 1%
- ROJO: 2%
- ORO: 5%
- PLATA: 10%
- NADA: 20%
Calculadora
Calculadora del código de color resistor
Si eres demasiado perezoso para pensar en colores y números y mat... esto es para ti :) :D
Ejemplos
Ejemplo: Si el primer color es rojo, segundo es rojo, tercero es negro y el último es de plata significa:
ROJO - 2 - Rojo amarillo - 2--- x10000--la plata - 10% para...
2 2 0000 +-10% * 2 2 0000 así que... :D
220000 +-22000
Se trata de 220 000 Ohm o 220 kOhm
o 220 000-22 000 Ohm o 22 220 kOhm
o 220 000 + 22 000 Ohm o 220 + 22 kOhm
Esperanza que tienes :)
Ejercicios
Ahora algunos ejercicios :)
Trate de calcular valores de resistencias de tercer y cuarto cuadro.
Respuestas están por debajo.
Respuestas
La primera es: 11000 = 11 k ohmios
La segunda es: 1000 = 1 k ohmios
Ambos son de color oro para la tolerancia, es decir 5%.
¿Es su respuesta? Espero así :)
