De resistencias a los códigos de Color de ICs (1 / 12 paso)

Paso 1: Código de Color estándar de EIA

El código de color estándar de EIA utilizado en electrónica es simple; Aunque a través del color y colores del año bares se han mantenido básicamente el mismo, algunos de sus valores han cambiado con la tecnología. Más códigos de color se leen de izquierda a derecha con un boquete en el lado derecho y alrededor de los componentes puede tener el espacio en la parte inferior.

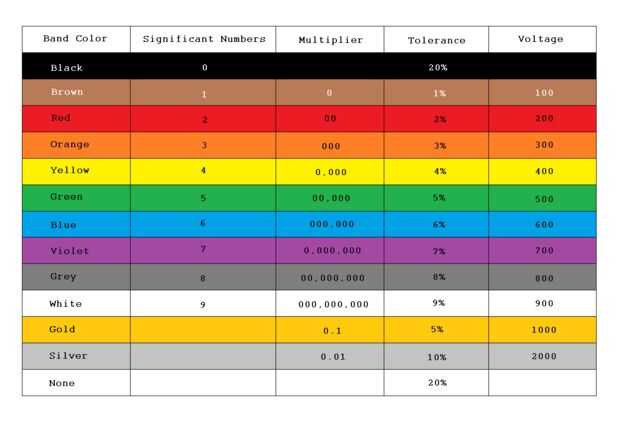

El código de color estándar de EIA para un número significativo; en dos dígitos y vamos hasta cuatro dígitos significativos en algunos componentes y semiconductores. A partir de negro para cero, marrón para uno, rojo, naranja amarillo tres, cuatro, verde 5, azul para la violeta seis, siete, gris para ocho y blanco de nueve.

El multiplicador es los colores de los dígitos significativos sólo se multiplica en las decenas dependiendo el color, mover el lugar de la decimal por el número de ceros indica número de color, nada de negro, uno cero para brown, dos ceros por el rojo, y así sucesivamente al igual que los dígitos significativos. También según el código del componente color añade oro y plata para el multiplicador, dividir por 10 para oro o dividir por 100 para la plata.

0,1 de oro

Plata 0.01

Una resistencia con una banda de color negro y rojo marrón seguido por una banda de plata a la derecha es una resistencia de 1.000 Ω con una tolerancia del 10%, o una resistencia de 1 KΩ con una tolerancia del 10%.

La tolerancia es la exactitud del componente con el código de color. Así que si un código de color de resistores indica es una resistencia de 1.000 Ω con una tolerancia del 10%, las resistencias resistencia verdadera está en algún lugar entre Ω 1.100 y 900 Ω. tolerancia ha cambiado con creciente precisión y tecnología muchos componentes mayores tienen tolerancias de hasta un veinte por ciento. Estos componentes tendrá un negro o ninguna banda de color que debe ser la banda de tolerancia.

Es la banda de color de voltaje en los condensadores, pero no todos los condensadores tienen un voltaje marcado y no todos los tipos de condensador tienen la clasificación de la misma tensión. Así que el código de color de la tensión de un grupo de condensadores tendrá diferentes valores desde el código de color de voltaje de otro grupo de condensadores. La tensión nominal es la tensión máxima que puede aplicarse a un capacitor antes de que comience a romper.

Coeficiente de temperatura, "alfa" (α), no se muestra en el código de colores básicos. En algunas resistencias y condensadores se encuentra una banda de color de coeficiente de temperatura. El coeficiente de temperatura en condensadores y resistores indica la tasa de cambio del valor del componente con los cambios de temperatura del componente. Valores de resistencia y condensador cambian para cualquier temperatura que no sea de la temperatura estándar generalmente especificada a 20 grados centígrados.

Para metales puros, este coeficiente es un número positivo, lo que significa que la resistencia aumenta con el aumento de temperatura. Para los elementos como carbono, silicio y germanio, este coeficiente es un número negativo, lo que significa que la resistencia disminuye con el aumento de temperatura. Este cambio en la resistencia y la capacitancia puede afectar el funcionamiento de algunos dispositivos electrónicos.

Se determina la cantidad de cambios con estas fórmulas:

R = Rref [1 + α (T-TReferencia)]

C = Cref [1 + α (T-TReferencia)]

Donde

R = resistencia de la resistencia a temperatura "T"

Rref = resistencia del resistor en Tref generalmente 20⁰ C (Celsius)

Α = coeficiente de temperatura del componente

T = temperatura del componente en grados Celsius

TReferencia = referencia de temperatura del componente generalmente 20⁰ C (Celsius)

Y

C = capacitancia del condensador a temperatura "T"

CREF = capacitancia del condensador en Tref generalmente 20⁰ C (Celsius)

Α = coeficiente de temperatura del componente

T = temperatura del componente en grados Celsius

TReferencia = referencia de temperatura del componente generalmente 20⁰ C (Celsius)
