De la batería a la fuente en 10 minutos (sin soldar) (4 / 8 paso)

Paso 4: Añadir los cables

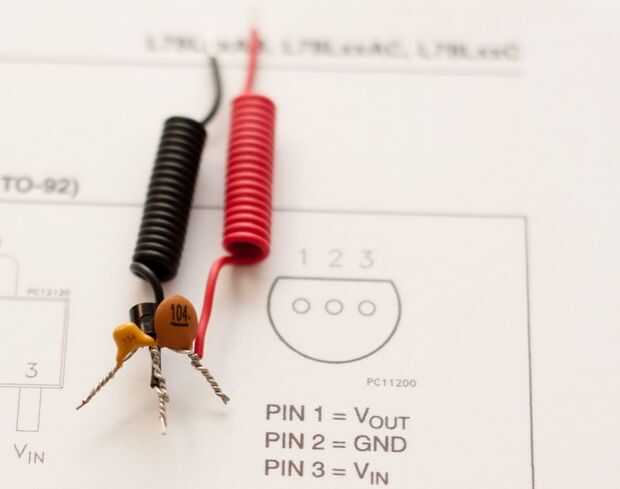

Ahora tienes que conectar (le bet.... ¡ girando!) los cables termina en las piernas de regulador. Rojo va del lado de 100nF (+) y negro un goeas lado 330nF (-).

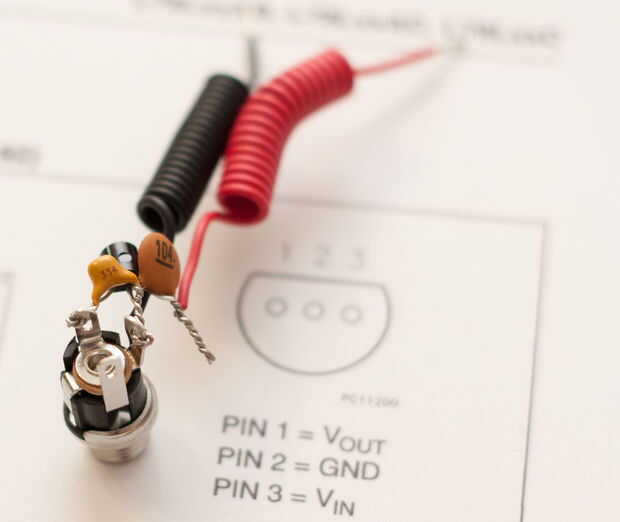

Ahora puede examinar el conector DC-IN para ver cual es el pin de contacto central, que coinciden con conexión positiva de la verruga de la pared. Si esto es cierto para el 98% de las verrugas de la pared, es mejor verificar en la fuente de alimentación de la etiqueta la conexión esquemática.
Pierna del regulador en el lado de 330nF va trenzada en este pin (entrada +) y la pata central va a uno de los pasadores de permanecer (tierra).
