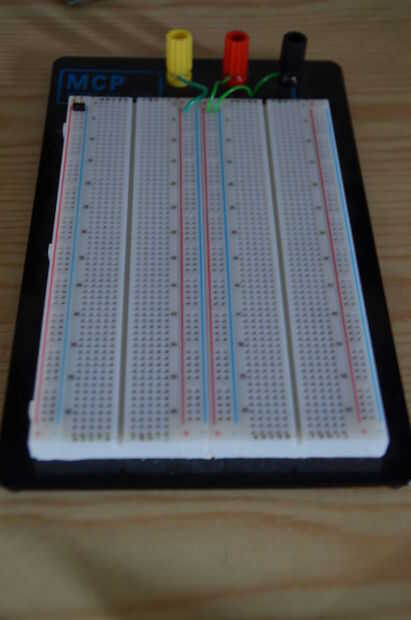

Que he hecho en una tarjeta no suelda pero hay el PCB si desea hacerlo!

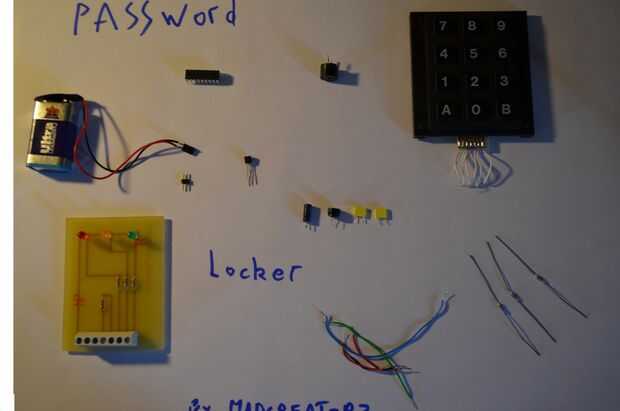

Esta es la lista de componentes diferentes que vamos a necesitar:
-Un Microchip microcontrolador 16F88 (pero todos de gama media de microchip voluntad ser bueno)
-Algunos cables
-2 LEDs (verde de acceso concedida y una red de acceso denegado, estoy usando un pcb con 3 leds la tercera si cuando esperas el teclado)
-Un teclado 3 x 4 (estoy usando un viejo pero usted lo encontrará en cada tienda de electrónica)
-3 pull-up resistor 47Kohms (necesario para hacer una lógica "baja")
-2 resistencias para los Leds (221 ohm será suficiente)
-Una batería de 9 V (con el conector) y un regulador de MCP 1702 (de microchip)
-4 condensadores 100µF 16V / 10μF 16V / 100nF / 100nF
-Una forma de programar el 16f88 (como o compro un http://www.microchip.com/stellent/idcplg?IdcService=SS_GET_PAGE&nodeId=1406&dDocName=en010053 pickit)
(Los componentes como el 16F88 y 1702 de la MCP pueden obtenerse haciendo muestras de microchip)
OPCIONAL: Un multímetro para probar el circuito.
Otros componentes si quieres tenían un sonido cuando el código es incorrecto (como un zumbador)
Así que si usted está listo, vamos!
