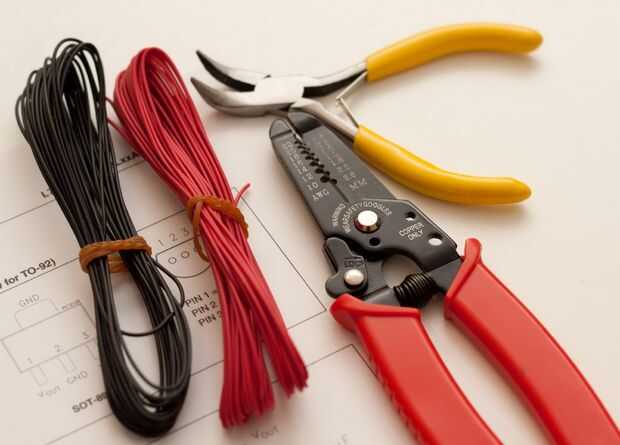

Paso 1: componentes y herramientas

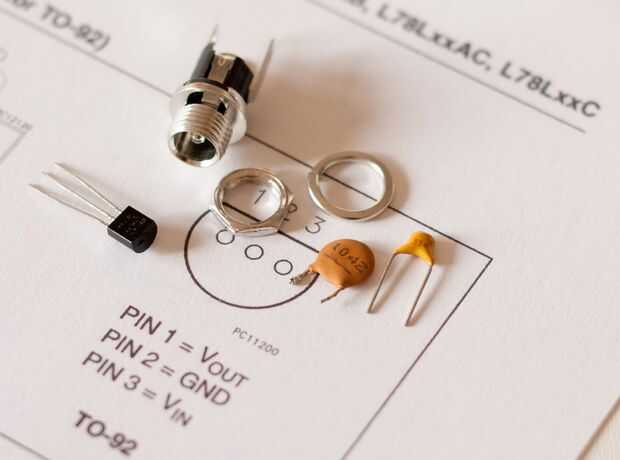

El componente principal es un regulador de voltaje pequeña, L78L33 en mi caso, pero puedes comprar uno con una tensión de salida de 3.3 a 24V, para que coincida con el voltaje de su dispositivo. Este regulador puede entregar una corriente de 100mA, esto significa que es conveniente para los dispositivos que normalmente drenan las baterías (digamos 2400 mA) en no menos de un día, así que creo que todos los relojes, alarmas, dispositivos inalámbricos, etc..
Si esto no funciona, puede utilizar un voltaje de gran alcance subbply como la serie LM78XX (hasta 1000 mAh).
Se refiere a las hojas de datos adjuntas para la disposición de pines.
Entonces necesitamos dos condensadores de cerámica. Puede comprar o encontrar en cosas electrónicas desmanteladas. Los valores de 100nF y 330nF no son obligatorios y cualquier valor similar es suficiente.
Además estos dos capacitores de mejoran la seguridad del circuito y la funcionalidad, pero no esenciales, para que pueda decidir evitar la adición de uno de ellos o ambos.
Último componente es un zócalo femenino adecuado para mi taco de verruga. Un enchufe de alimentación de 2,1 mm x 2,5 mm, pero si quieres usar cargador un viejo teléfono de móvil Nokia (por ejemplo) es más pequeño, el mío es 1,3 x 3,5 mm si no me equivoco. Usted puede encontrar cualquier tipo de estos casquillos en eBay.
