D4E1 Cookie ayuda (2 / 8 paso)

Paso 2: Preparación antes de la Asamblea

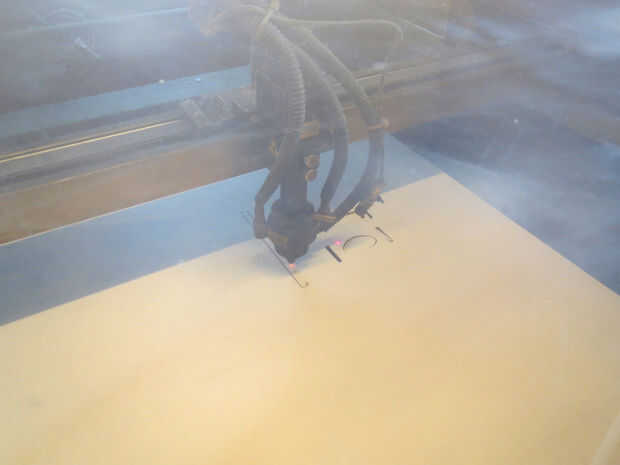

LASERCUTTING
El cortador del laser se utiliza para crear las necesarias piezas de triplex y polipropileno.

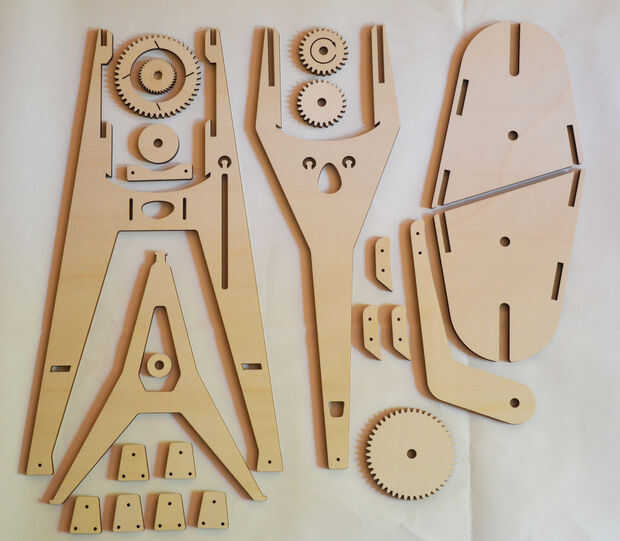

Archivos de Multiplex:

Los archivos cuentan con diferentes opciones para montar el producto en una superficie de la mesa. Es posible montar usando las abrazaderas de la mesa, tazas de la succión o sólo el peso del producto en sí (sin montar). Preferimos las ventosas debido a su estabilidad. Pero en algunas superficies simplemente no funcionan.

Los archivos están disponibles en varios formatos para cada opción:

  • Illustrator (editable)
  • PDF
  • EPS

Algunas observaciones:

  • Mediante el uso de illustrator se pueden editar los archivos. Esto es interesante si tiene un tamaño diferente de las abrazaderas de la mesa o si quieres el producto a una altura diferente.
  • Cuando se cambia la altura, tener en cuenta que la distancia entre el eje del recipiente y las partes mecánicas siguen siendo las mismas.

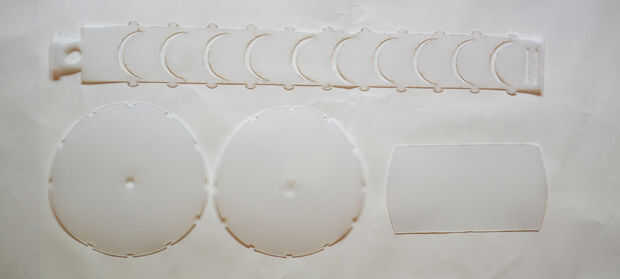

Archivos de polipropileno:

Los archivos están disponibles en varios formatos para cada opción:

  • Illustrator (editable)
  • PDF
  • EPS

CORTAR EL ALUMINIO
Cortar 2 piezas del tubo de aluminio:

  • uno con una longitud de 30mm
  • uno con una longitud de 135mm.

El tubo de 30 mm se utilizará como eje de un mecanismo de trinquete.

135mm será el eje para el contenedor.
