Paso 19:

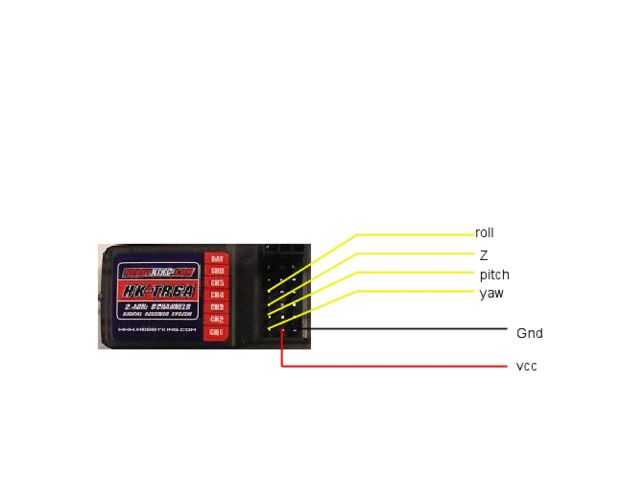

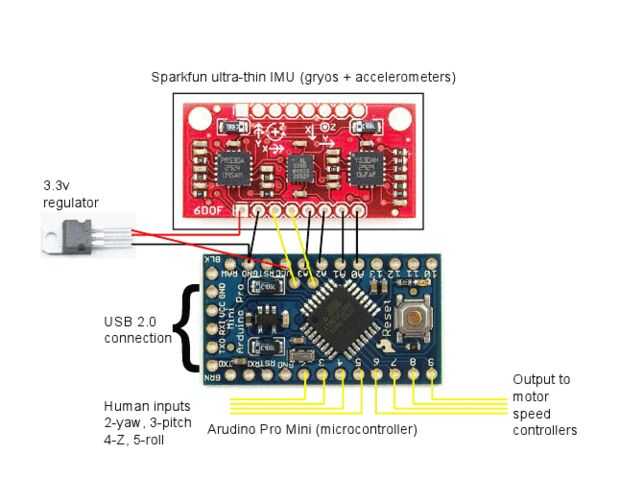

Consulte el diagrama de cableado para las conexiones eléctricas.
Notas sobre cableado diagrama:
-Hemos usado pernos de encabezado adicional a todos los conectados a VCC para crear pines de 5V adicional. Hicimos lo mismo para la tierra.
-alimentación de 5V de 1 regulador desde el conector de 3 cables debe ir a VCC en el Arduino. Esta conexión provee la energía para todo el tablero.
-Los cables de tierra todos los controladores 4 velocidades deben conectarse en tierra pasador (es) el Arduino.
