Paso 4: El controlador

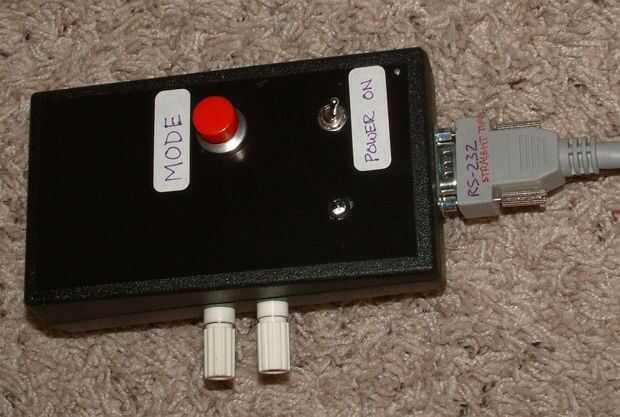

construí el controlador en una caja de plástico recogido por un precio mucho demasiado alto en la electrónica de Fry. Puede usar casi cualquier cosa siempre y cuando sea lo suficientemente grande. Este cuadro fue diseñado para una batería de 9V pero necesitaba utilizar 6V por lo que se desperdicia el espacio de la batería. Podría haber fácilmente encajo la placa de circuito en el compartimento de la batería de 9V.

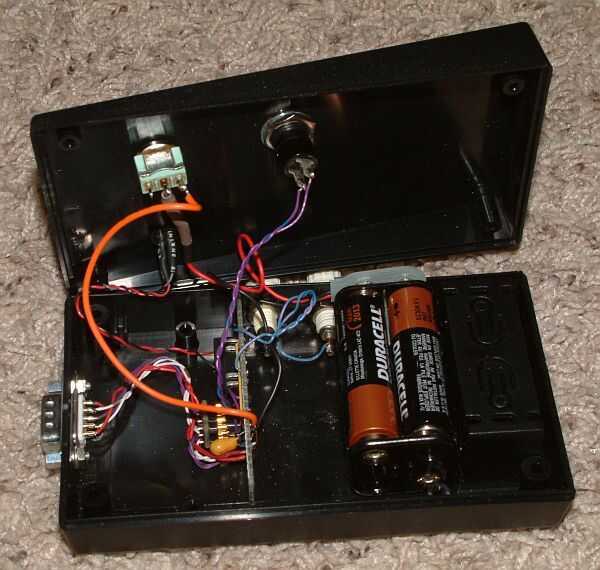

Cualquier caja de conmutadores usa, planifique la disposición y todo lo Asegúrese de que ajustan al intentar cerrarla para arriba.

Tenga en cuenta que hay un diodo conectado en serie con la batería. Consiste en llevar la tensión hasta un nivel aceptable de la uC que está clasificada para 5.5V Vcc máxima. Incluso con el diodo, la parte se ejecuta en el límite con pilas para no obtener cualquier fantasía ideas acerca de cómo ejecutar a 9V a menos que agregue un regulador de 5V. Jugó con la idea de utilizar un PIC12HV615 en su lugar porque tiene un regulador incorporado de la desviación, pero la oscilación entre las corrientes máximas y mínimas son demasiado para el regulador de la desviación por lo que iba a tener que complicar el circuito un poco para hacer que funcione. Quería mantener realmente sencillo, sobre todo porque soy perezoso, pero también porque tengo otros proyectos y quería terminar este uno cuanto antes.

El relé que utiliza tiene un diodo de protección integrada se muestra pero no etiquetados en el esquema. El diodo protege la uC de la patada inductiva voltaje inverso que ocurre cuando usted disparar un pulso en un inductor como un bobina del relé. Si utiliza un relé diferentes Asegúrese de añadir un diodo con la polaridad que se muestra o tal vez puedes besar a tu tiempo de adiós el primer uC el relé se activa. La uC puede hundirse con seguridad unos 25 mA de uno de los pines para elegir un relé con una bobina de alta resistencia. El PRMA1A05 tiene una bobina de 500 ohmios por lo que sólo toma 10-12 mA para cerrarla.

Quería usar algunos cables delgados, luz agradables con conectores RJ-11, pero todos los conectores que encontré en Fry eran piezas de montaje de PCB así que terminé de vieja escuela que va con cables seriales DB9s. son baratos y los tornillos evitará que los conectores de caer hacia fuera. Usted realmente sólo necesita conectar los 3 cables (Vcc, Gnd y las salidas combinadas de las dos IS471FEs) entre el conjunto óptico y el controlador puede utilizar casi cualquier cable conector te gusta, incluso un miniconector estéreo y jack.
