Paso 3: Construcción mecánica
Se necesita 3/4" tubo en el bastidor principal y 1/2" tubería para las tabicas verticales casa la óptica ICs y LEDs. Usted puede obtener 3/4 codos que tiene una conexión roscada de 1/2" lateral, así que algunos 1/2" adaptadores de rosca demasiado.
Mi filosofía acerca de tratar con proyectos de tubería de PVC es demasiado comprar las conexiones y tubería y devolver lo que no necesita cuando se realiza el proyecto. Que minimiza frustrantes viajes a la tienda para una conexión de solo $0,30.
Usted tendrá un montón de color cables para conectar todo este material-los LEDs y sus ICs están separadas por cerca de 6 pies de tubería. Tienes que hacer los cables extras largos para permitir la Asamblea y desarmar la cosa para la solución de problemas. Diferentes colores le ayudará a seguir recto lo que conecta a lo que.

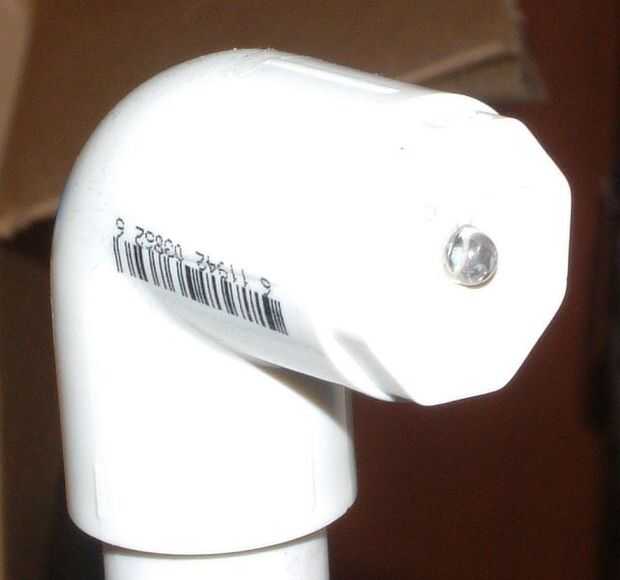

Lo primero que hice fue perforar agujeros en las tapas y montar los LEDs. Os adjunto los cables extra largos y encogimiento de calor usado en el LED conduce a aislarlos. Que libremente montado el marco de la pipa así que podría separe lo fácil y corría los cables por el tubo.

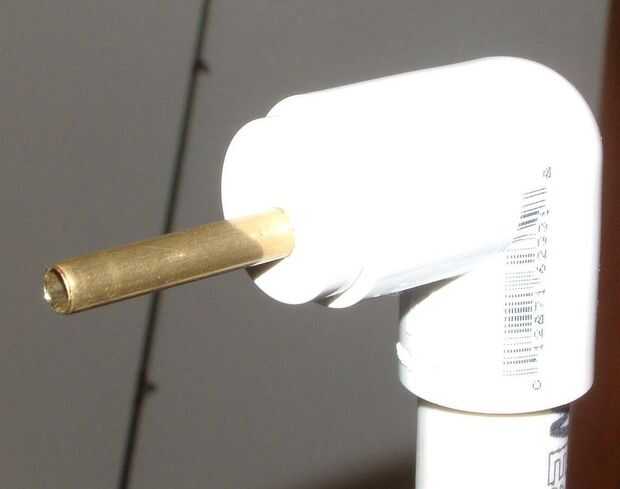

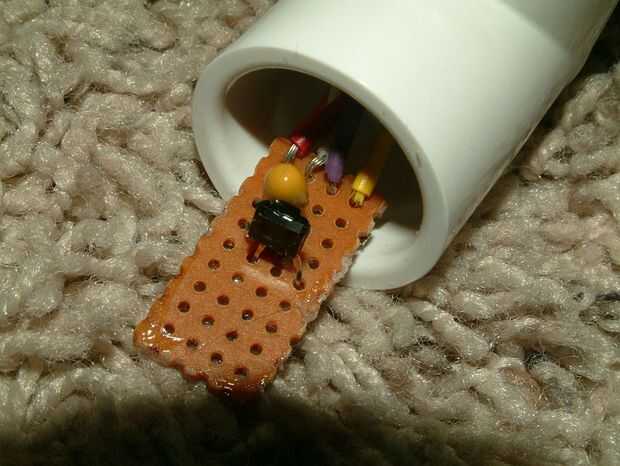

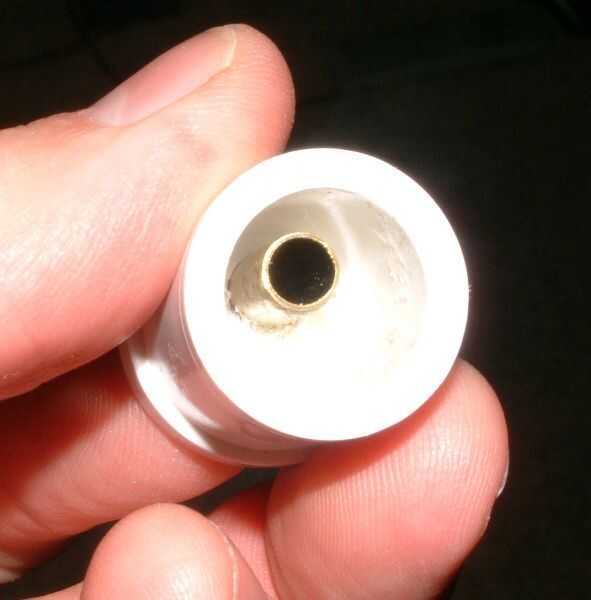

Montar las virutas de IS471 y tapas en tablero perf cortar para caber en la abertura de las tapas. Taladre un agujero en la tapa e instale un pedazo de tubo de latón de 1/4"(o lo que tengas alrededor). Asegúrese de que saber qué lado de la IS471 es el lado del receptor. Usted quiere que su LED, no la tapa de derivación se enfrentan! Conecte los cables a la Junta de IC-allí será un total de cinco conexiones de salida Vcc, Gnd y LED. El quinto cable conecta el ánodo del LED al Vcc. Decide donde quieres poner el conector en el marco de la tubería y asegurarse de que los conductores de la IC sean lo suficientemente largos para llegar a ella.
Monte el conector, cables, soldadura de todo junto y listo ir. No te olvides de soldar un cable de masa a la carcasa del conector. Ayudará a todo lo proteger de electricidad estática.
Una vez realizado el cableado, libra la pipa juntos firmemente con un martillo. No necesita pegamento, y si pega el tubo será incapaz de desarmar para solucionar los problemas más adelante. Si quieres construcción más seguro, conducir un tornillo a través de cada articulación después de los golpes juntos.
Cuando el regulador está montado deberás alinear las vigas. El relé se cerrará solamente cuando ambos IR vigas están interrumpido/desalineados. Las salidas de la OPIC son normalmente bajas, cuando pueden ver la fuente de luz e ir altos cuando el haz se interrumpe. Para alinear las vigas se realiza como sigue:
1) Conecte el marco óptico al controlador.
2) encendido. El LED se encenderá y permanecer encendido a menos que usted es extraordinariamente afortunado. Primero se ilumina para indicar el modo continuo, y luego queda encendido porque las vigas están fuera de alineación. Si el LED se apaga significa que está alineada al menos una viga.
3) asumiendo que el LED está encendido, indica que ambos haces están desalineados. Bloque de una viga con un pedazo de cinta o papel.
4) Alinee el LED como usted puede girando la cabeza para apuntar hacia la OPIC diagonalmente opuesta.
5) ahora empezar a doblar y girar la cabeza OPIC hasta que el LED se apague, indicando que el rayo esté alineado.
6) siguiente bloque la viga recién alineada, luego realizar los mismos ajustes a la segunda viga. Cuando el LED se apaga, se alinean dos vigas y está listo para tomar algunas fotos.
Cada vez que encienda la unidad, compruebe las vigas mediante el bloqueo de uno luego el otro. Si una viga está bien alineada, bloqueando la otra hará que el LED a la luz. Entonces usted puede realinear solo que está fuera de control. Si el LED se enciende y permanece encendido, ambos haces están fuera de alineación y hay que seguir el procedimiento detallado anteriormente. Si construyes la cosa bien y alinear las vigas por primera vez tendrá algún castigo antes que tienes que hacer cualquier reajustes.
