Cronógrafo de AVR desde el concepto de PCB (10 / 13 paso)

Paso 10: Perforación y soldadura

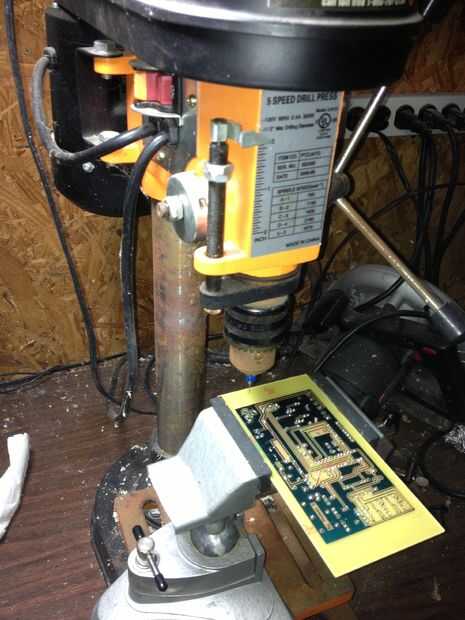

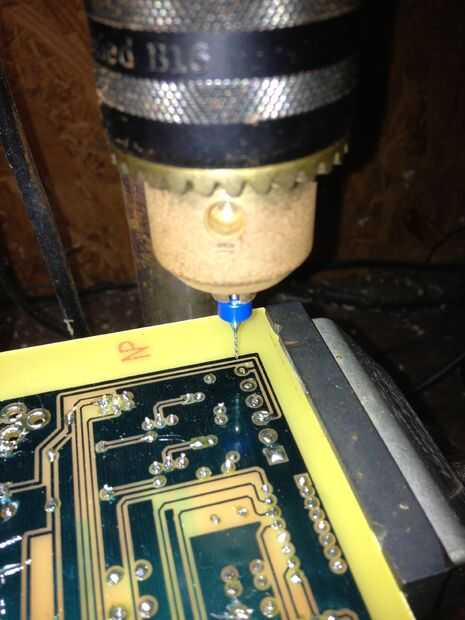

La perforación es tedioso trabajo que lleva un ojo cuidadoso, pero sin conocimientos ni técnica.  Un mal agujero puede destruir una de las huellas pequeñas y requieren reparación con un cable puente cuando de la soldadura, por lo que usted debe tomar su tiempo.  Usted necesitará por lo menos un pequeño taladro, o mejor, el taladro dremel capaz de una velocidad más alta.  He utilizado un conjunto de taladro mesa regular a la máxima velocidad sin problemas.  Los bits que usted necesitará probablemente no estarán disponibles en la ferretería.  Para la mayoría de los taladros, una broca de 0,75 mm o 0,8 mm es necesario.  Para los agujeros más grandes, seleccioné el tamaño mejor emparejado bit de la Dremel 628 conjunto de bits de precisión.  Estos gama de brocas de 1/32"- 1/8" en incrementos de 1/16".  Con este juego y uno (2 Si eres propenso a romper cosas pequeñas) broca de 0.8mm, usted puede conseguir todos los agujeros perforados.  Mi taladro y la broca de 0,8 mm se aprecia en las fotos 2 y 3.

Tenga en cuenta que se acumula polvo del tablero.  Este polvo se debe aspirar idealmente lejos durante la perforación.  Asegúrese de usar una máscara antipolvo para evitar que este material fuera de la nariz, garganta y pulmones.

El proceso de producción crea pequeños agujeros libres cobre en el centro de cada botón en el tablero.  Esto marca el centro de cada agujero y actúa como un orificio piloto de ayuda a centro de la broca en el destino.  Cuidadosamente taladro cada selección de la broca que mejor se ajusta en el agujero libre cobre en cada cojín.

Cuando termine, limpie la Junta limpia y caliente del soldador se...

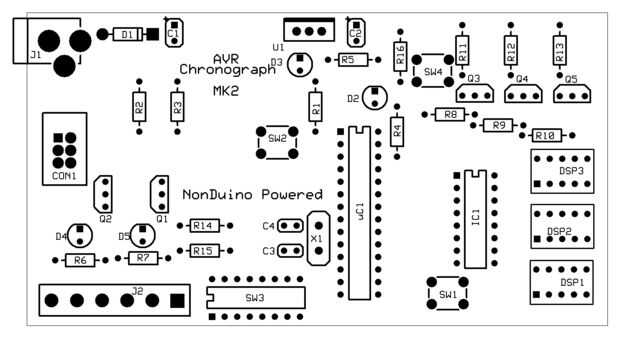

La primera imagen que se muestra en este paso se llama el dibujo mecánico.  Muestra sólo los componentes y cómo encajan en la placa.  ExpressPCB generará este dibujo para usted automáticamente en el archivo >> menú de exportación.  La primera cosa a hacer es encontrar todos los agujeros que no están en este dibujo.  Estas son las vias.  Debes poner un trozo pequeño de alambre a través de cada vía y de la soldadura en ambos lados.  Una vez se sueldan todas las vias, puede utilizar este dibujo con el esquema para soldar los componentes a la Junta.  Si no es obvio, los componentes de introducir desde el lado de la capa superior y la soldadura en la parte de la capa...

... que es más o menos supongo!  El siguiente paso tendrá la lista de piezas.  Te incluyo un paso después dedicado a configurar y utilizar este dispositivo.
