Paso 12: Configuración y operación

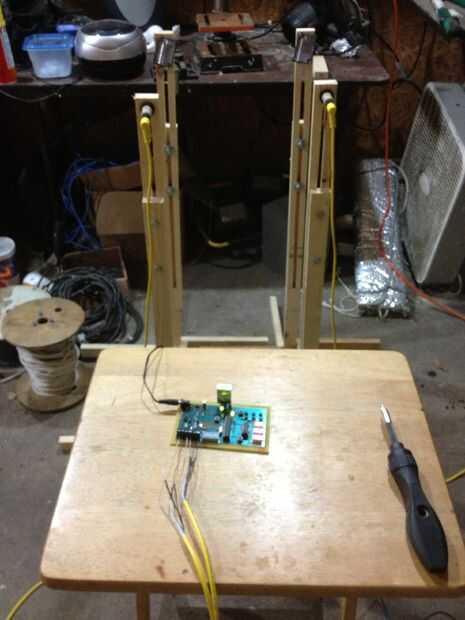

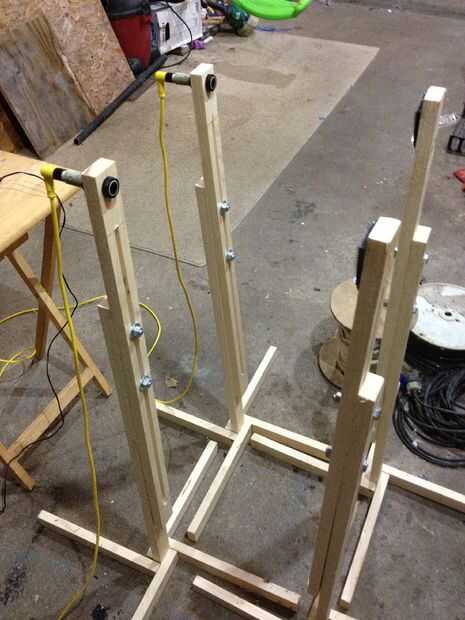

La parte más difícil sobre cómo configurar esta cosa está haciendo algo para sostener los sensores donde necesitan estar. Construí algunos soportes de madera que se pueden ver en las fotos, pero nada estable que se puede trabajar hacia fuera estaría bien. Pensé en un par de trípodes, pero no tengo el dinero extra para comprar incluso una segunda (por no mencionar un 3 y un 4 º!) Puede ser una opción para usted si los trípodes están ya en tu colección de golosinas.
El cableado es simple. El esquema muestra el cableado en la misma orientación física como los terminales reales. Hay un 12V y un terreno para cada sensor, y son los dos terminales que van a los interruptores de transistor de la señal de salida del sensor. Observando la lógica del controlador para que los pines de entrada pasar de 5V a 0V para indicar la detección. Por lo tanto, asegúrese de alambre cualquier sensor que utilizas para que envíe a los 12V para el interruptor de transistor mientras está viendo el objeto de destino porque encender el transistor tira la clavija de entrada baja. Mis sensores pueden conectarse de cualquier manera así que esto era fácil. Si encuentras que tus sensores no pueden trabajar de esta manera, entonces simplemente puede invertir la lógica del software de fichas. (Puedo ayudar con eso si tiene problemas. Tienes que cambiar esta línea en el código: EICRA | = (1 << ISC11) | (1 << ISC01); para cambiar de disparo en el borde negativo que va en el borde positivo va...)

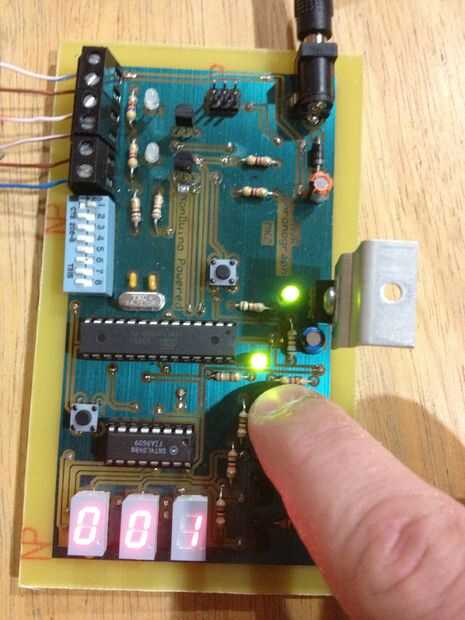

Una vez que los sensores están conectados, decidir hasta qué punto aparte que quieras estar en pies. Entonces usando los primeros 4 conmutadores dip, fijar ese número en binario (0000 16 y 1000-1111 para 1-15. El LSB es a la izquierda; perdón por la confusión.) La Junta de alimentación y compruebe que la distancia es correcta con el botón 'Mostrar distancia' (SW4; foto 2).
Coloque los sensores en esta distancia. No adivine; Utilice una cinta métrica. De esa manera su medida será tan precisa como sea posible. En este punto me gustaría mi mano delante de los sensores a ver todo lo de la onda. Hacer unos pases lentos números bajos y luego rápido para números más grandes. Si vas lento y conseguir un número inusualmente grande, el temporizador se desbordó. Si se trata sobre la velocidad de su objeto de destino debe cambiar la distancia del sensor a un número inferior. Unir los sensores más cerca le permite medir objetos más lento sin perder precisión.
Por lo tanto, que es alimentado, sensores estén alineados y se mide la distancia con la mayor precisión posible... deja ir a su objeto de destino. Esperemos que los sensores fueron capaces de verlo el primera vez hacia fuera y ahora puede ver la velocidad en la pantalla. ¿Recuerdas los últimos 2 interruptores dip? Si ambos están fuera de la lectura es en MPH. Echa un vistazo a la mesa en la parte inferior del esquema para las otras opciones de salida. Cambiar a km/h y hacer la matemática. ¿Tenía razón?
