Paso 8: Configuración de LED (circuitos de Hardware)

I. configuración de la cámara

1. Suponiendo que usted calculó la altura de su mesa basada en la lente de su cámara como aconsejé en la planificación anterior secciones (o han preparado una plataforma adecuada para elevar las cámaras a la altura necesaria), coloca las cámaras donde necesitan estar. Necesita realizar los cálculos anteriores para centrar sus cámaras así.
   1. Si todavía no entienden cómo realizar cualquiera de estas ecuaciones, puede PM yo y trato de ayudar. Simplemente usas el FOV de la cámara para determinar una distancia de la pantalla donde las cámaras pueden ver la porción deseada de la pantalla. Esto debería darte una idea de la altura correcta y la colocación de las cámaras.
2. Como en la fotografía superior, se utilizó cinta adhesiva para mantener constante las cámaras. Esto es porque todavía estábamos experimentando y asegurándose de que nuestros cálculos eran correctos. Las cámaras hace referencia de Peau producciones tener ciertas secciones para que usted en lugar del tornillo cuando esté satisfecho con su posición. Debo le aconsejo no hacerlo hasta que primero ha configurado todo el software necesario.
3. A continuación, ejecute las extensiones USB al ordenador. Asegúrese de que mantener los cables perfectamente fijados a la superficie de la parte inferior con el fin de tenerlos no interfieran con la lente de la cámara o las luces.

II. el LED setup

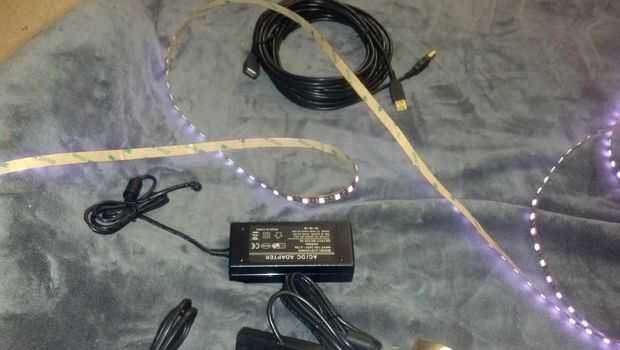

1. Estamos preocupados con los LEDs blancos aquí. Asegúrese de que tener los LED blanco en la mano y no el ir
2. El carrete está diseñado de manera que usted puede cortar el rollo en ciertos puntos para hacer secciones más pequeñas. Se puede saber donde estas secciones son porque se puede ver el símbolo de una tijera. También, los símbolos de positivo (+) y GND (-) se reunirán aquí sus contrapartes.

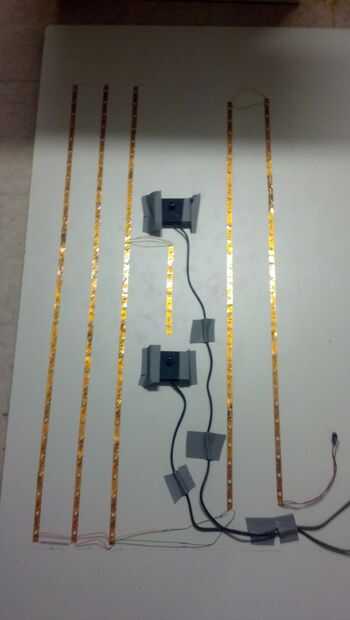

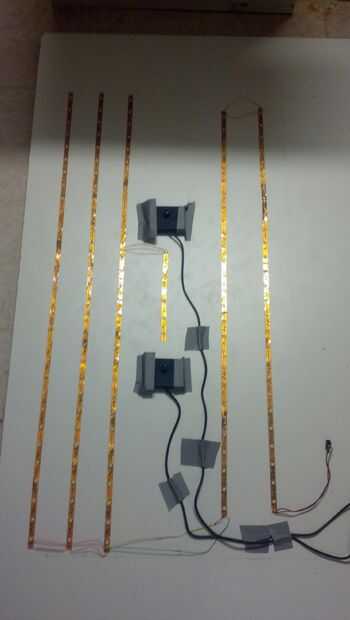

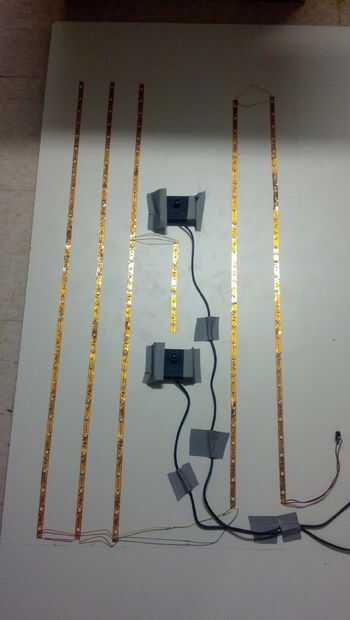

3. Determinar la sección tamaño, cortar y pegar en la parte inferior alrededor de las cámaras como en la imagen anteriores (la parte inferior de los LEDs es un adhesivo de 3M).
4. Suelde el positivo al positivo y el negativo al negativo como trivial. El adaptador de corriente para los LEDs también debe conectarse a éstos de alguna manera. Puede soldar directamente, comprar a un jack hembra, o simplemente gire y cinta.
