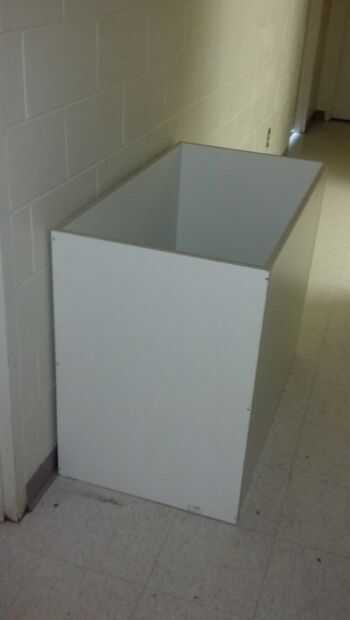

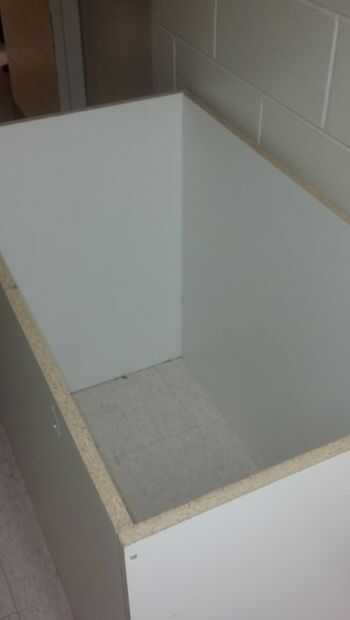

Paso 4: Hacer una caja...! (Hardware)
I. cosas a tener en cuenta al construir el cuadro:
- ¿Es su caja del tamaño adecuado para mantener la pantalla LCD? Esto es donde la relación de aspecto entra en juego. Usted necesita para asegurarse de que las capas no caen a través y que el LCD cables o componentes no de la manera. También, asegúrese de que usted puede hacer móviles (pueden caber a través de puertas)
- ¿Donde estará el equipo? No puede poner el equipo o los componentes LCD dentro de la caja a menos que esté dispuesto a incluir compartimientos en la parte inferior para ellos interrumpen la imagen en la pantalla LCD y capacidad de la cámara para realizar un seguimiento de los dedos.
- Ventilación: Las cámaras no te calientes demasiado, pero si decide ocultar la computadora y el LCD componentes (que se vea más bonito), puede que desee invertir en cierta ventilación. Se puede utilizar un par de in / ventiladores de salida para este si quieres.
- ¿Son serviciales para cableado? Asegúrese de que tiene un plan en mente para colocar cuidadosamente los cables en su tabla. Un cable sobre la cámara hace que una cantidad significativa de interferencias.
- ¿Es su estructura bastante fuerte para sostener las capas de la pantalla? tiene alrededor de 32-45 libras de la pantalla para sostener y el peso adicional debido a la gente poner sus manos sobre su mesa.
- ¿Una puerta? Puede ser una conveniencia para agregar una puerta para que trabajar con los LEDs y cámaras sin tener que quitar las capas.
- ¿Se cierra la caja? Adjunte su configuración para que la luz LED blanca que no se escape tu caja
- Recuerde que Home Depot será cortar la madera para usted: usted puede obtener la cantidad exacta que necesita y paga menos. Usted debe hacer esto antes de retirada aunque.
II. cosas que debemos discutir:
- Su panel LCD tiene una placa posterior que actúa como un espejo parcialmente reflectante en un sentido. En su TV, usted probablemente encontrará tubos fluorescentes. Estos son conocidos como la luz de fondo y su único propósito es proporcionar la luz base que utiliza la pantalla LCD. El panel también contiene los polarizadores para el LCs controlar la luz. Vamos a sustituir esta totalmente de acuerdo con los LEDs. ¿Por qué? Los tubos son demasiado débiles para proporcionar la iluminación necesaria para el LCD trabajar una vez que se aumenta la distancia--y debe aumentar la distancia que puede acomodar para sus cámaras. Además, los tubos son muy frágil y riesgoso. Los LEDs blancos se colocará en la parte inferior de la caja para que la pantalla muestre una imagen. Además, para que funcione, deben ser lugar alrededor de las cámaras para que no se encuentran en el camino. las cámaras también deben de ser elevadas para que no te de demasiada interferencia de la luz.
- Puedes primero esbozar su diseño o crear un modelo con un programa de CAD. Usted puede conseguir Google Sketch-up y va a trabajar maravillas gratis. También tiene un tutorial incorporado y galería. Usted puede encontrar el archivo de tabla CAD Ideum MT50 allí también si quieres un poco de inspiración.
- Se debe calcular la distancia necesaria entre la cámara y la pantalla para determinar el tamaño de su caja. Usé dos cámaras por lo que podría unir los dos feeds y reducir mi altura por tres veces. Normalmente, esto significa tener que calcular ángulos y diagramas del rayo. Afortunadamente, los foros NUI tiene una rosca donde Peau producciones creó una calculadora de la lente que puede ayudar a simplificar esto. Utilice antes de adquirir sus cámaras o la compra de la madera. Considerar también, mirando a través de los proyectos en este foro.
- Considere poner la tabla sobre ruedas. Aumentará la movilidad y dar su diseño de un borde.
